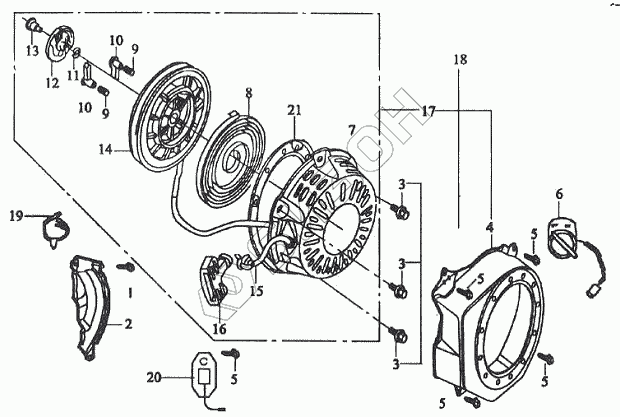

Графический каталог запасных частей к технике: ЗиД Двигатель 168F, 168F-2. Стартер ручной
1
2
3
3
3
4
4
5
5
5
5
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB5787-86 | Болт М6х22 |
Загрузка ...
|
|
| 2 | 19810/168F | Крышка картера в сборе |
Загрузка ...
|
|
| 3 | GB5787-86 | Болт М6х18 |
Загрузка ...
|
|
| 4 | 19710 | Крышка вентилятора |
Загрузка ...
|
|
| 4 | 19710/168F | Крышка вентилятора в сборе |
Загрузка ...
|
|
| 5 | GB5787-86 | Болт М6х12 |
Загрузка ...
|
|
| 6 | 35410/168F | Переключатель двигателя |
Загрузка ...
|
|
| 7 | 27380/168F | Корпус |
Загрузка ...
|
|
| 8 | 27319/168F | Пружина спиральная |
Загрузка ...
|
|
| 9 | 27312/168F | Пружина храповика |
Загрузка ...
|
|
| 10 | 27331/168F | Храповик |
Загрузка ...
|
|
| 11 | 27311/168F | Пружина фрикционная |
Загрузка ...
|
|
| 12 | 27341/168F | Крышка пружины |
Загрузка ...
|
|
| 13 | 27315/168F | Винт установочный |
Загрузка ...
|
|
| 14 | 27351/168F | Ролики стартера |
Загрузка ...
|
|
| 15 | 27313/168F | Шнур |
Загрузка ...
|
|
| 16 | 27361/168F | Ручка тяговая |
Загрузка ...
|
|
| 17 | 27300/168F | Стартер ручной |
Загрузка ...
|
|
| 18 | 27100 | Стартер в сборе |
Загрузка ...
|
|
| 19 | 32211/168F | Зажим пластиковый |
Загрузка ...
|
|
| 20 | 37850/168F | Диод |
Загрузка ...
|
|
| 21 | 27390 | Обод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
