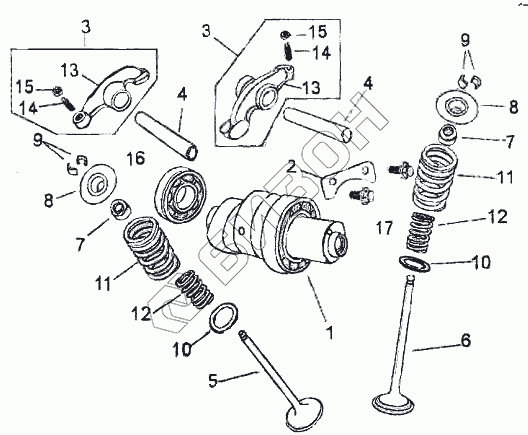

Графический каталог запасных частей к технике: ЗиД Двигатель 172ММ-2. Газораспределительный механизм

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 14100 Распределительный вал в сборе
Загрузка ...
2 14322 Стопорная шайба
Загрузка ...
3 14410 Клапанное коромысло в сборе
Загрузка ...
4 14413 Ось коромысла клапана
Загрузка ...
5 14720 Клапан выпускной
Загрузка ...
6 14710 Клапан впускной
Загрузка ...
7 14730/156FMI-2 Сальник стержня клапана
Загрузка ...
8 14751 Опора верхняя
Загрузка ...
9 14752 Сухарик клапана
Загрузка ...
10 14753 Опора нижняя
Загрузка ...
11 14755 Пружина наружная
Загрузка ...
12 14756 Пружина внутренняя
Загрузка ...
13 14411 Плечо коромысла клапана
Загрузка ...
14 14415 Регулировочный винт коромысла
Загрузка ...
15 14416 Регулировочная гайка клапанного зазора
Загрузка ...
16 GB/T276 Подшипник 6301
Загрузка ...
17 GB/T16674.1 Болт М6х25
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
