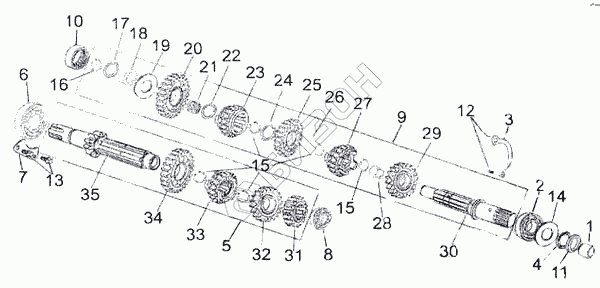

Графический каталог запасных частей к технике: ЗиД Двигатель 172ММ-2. Первичный вал и промежуточный вал
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 22716 | Прокладка звездочки |
Загрузка ...
|
|
| 2 | 23080/172FMM | Подшипник вторичного вала левый |
Загрузка ...
|
|
| 3 | 23089/172FMM | Фиксатор подшипника |
Загрузка ...
|
|
| 4 | 23090/172FMM | Внутренний сальник промежуточного вала |
Загрузка ...
|
|
| 5 | 23600/172FMM | Первичный вал в сборе |
Загрузка ...
|
|
| 6 | 23670/172FMM | Подшипник (со штифтом) вторичного вала правый |
Загрузка ...
|
|
| 7 | 23679/172FMM | Фиксатор подшипника |
Загрузка ...
|
|
| 8 | 23680/172FMM | Подшипник вторичного вала левый |
Загрузка ...
|
|
| 9 | 23700 | Контрпривод в сборе |
Загрузка ...
|
|
| 10 | 23780 | Подшипник игольчатый 26х36х12хR0,6 |
Загрузка ...
|
|
| 11 | 23790/172FMM | Сальник промежуточного вала 30х43х5,2 |
Загрузка ...
|
|
| 12 | GB/T819 | Винт М8х20 |
Загрузка ...
|
|
| 13 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 14 | 23088/172FMM | Шайба подшипника 35,0х55,8х1 |
Загрузка ...
|
|
| 15 | 23672/172FMM | Стопорное кольцо |
Загрузка ...
|
|
| 16 | GB/T894.1 | Пружинящее стопорное кольцо 58 |
Загрузка ...
|
|
| 17 | 23773/172FMM | Шайба (I) |
Загрузка ...
|
|
| 18 | 23777/172FMM | Втулка |
Загрузка ...
|
|
| 19 | 23779/172FMM | Шайба (III) |
Загрузка ...
|
|
| 20 | 23711/172FMM | Шестерня 1-й передачи вторичного вала |
Загрузка ...
|
|
| 21 | 23050 | Подшипник роликовый 17х21х9,8 |
Загрузка ...
|
|
| 22 | 23774/172FMM | Шайба (II) |
Загрузка ...
|
|
| 23 | 23751/172FMM | Шестерня 5-й передачи промежуточного вала |
Загрузка ...
|
|
| 24 | 23775/172FMM | Шлицевая шайба внутренняя |
Загрузка ...
|
|
| 25 | 23731/172FMM | Шестерня 3-ей передачи вторичного вала |
Загрузка ...
|
|
| 26 | 23732/172FMM | Втулка шестерни 3-ей передачи |
Загрузка ...
|
|
| 27 | 23741/172FMM | Шестерня 4-й передачи вторичного вала |
Загрузка ...
|
|
| 28 | 23722/172FMM | Втулка шестерни 2-й передачи |
Загрузка ...
|
|
| 29 | 23721/172FMM | Шестерня 2-й передачи вторичного вала |
Загрузка ...
|
|
| 30 | 23770 | Вторичный вал |
Загрузка ...
|
|
| 31 | 23621/172FMM | Шестерня 2-й передачи первичного вала |
Загрузка ...
|
|
| 32 | 23641/172FMM | Шестерня 4-й передачи первичного вала |
Загрузка ...
|
|
| 33 | 23631/172FMM | Шестерня 3-й передачи первичного вала |
Загрузка ...
|
|
| 34 | 23651/172FMM | Шестерня 5-й передачи первичного вала |
Загрузка ...
|
|
| 35 | 23610/172FMM | Первичный вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
