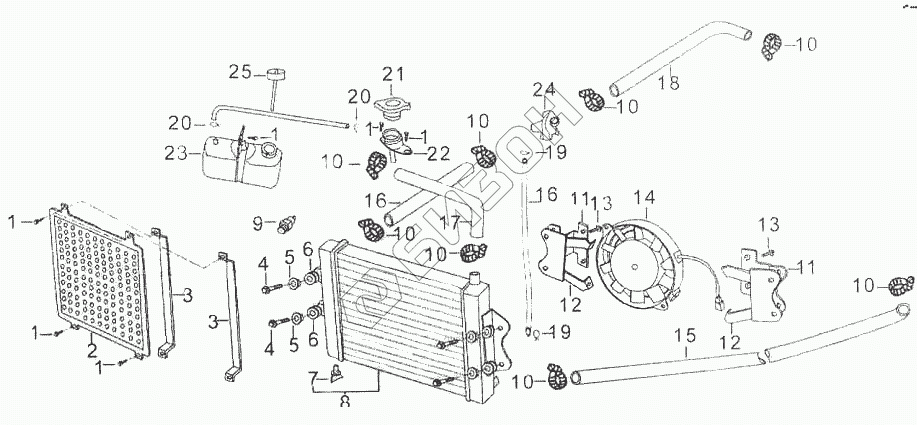

Графический каталог запасных частей к технике: ЗиД Двигатель 172ММ-2. Радиатор в сборе
1
1
1
1
1
2
3
3
4
4
5
5
6
6
7
8
9
10
10
10
10
10
10
10
10
11
11
12
12
13
13
14
15
16
16
17
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 2 | 19440 | Крышка |
Загрузка ...
|
|
| 3 | 19444 | Опора |
Загрузка ...
|
|
| 4 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 5 | 93551 | Втулка |
Загрузка ...
|
|
| 6 | 19485 | Сайлент блок кронштейна |
Загрузка ...
|
|
| 7 | 19493 | Спускная пробка радиатора |
Загрузка ...
|
|
| 8 | 19410 | Радиатор |
Загрузка ...
|
|
| 9 | 19980 | Выключатель вентилятора |
Загрузка ...
|
|
| 10 | 18371 | Хомут глушителя |
Загрузка ...
|
|
| 11 | 19450 | Кронштейн радиатора в сборе |
Загрузка ...
|
|
| 12 | 19820 | Кронштейн вентилятора в сборе |
Загрузка ...
|
|
| 13 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 14 | 19800 | Вентилятор в сборе |
Загрузка ...
|
|
| 15 | 19615 | Шланг выпускной радиатора |
Загрузка ...
|
|
| 16 | 19363 | Шланг термостата |
Загрузка ...
|
|
| 17 | 19614 | Подводящий патрубок радиатора |
Загрузка ...
|
|
| 18 | 19365 | Подводящий патрубок термостата |
Загрузка ...
|
|
| 19 | 19362/150-17 | Пружинное кольцо шланга |
Загрузка ...
|
|
| 20 | 19141/150-17 | Ленточный хомут крепления расширительного бачка |
Загрузка ...
|
|
| 21 | 19560 | Крышка радиатора |
Загрузка ...
|
|
| 22 | 19677 | Горловина радиатора |
Загрузка ...
|
|
| 23 | 19100 | Бачок расширительный |
Загрузка ...
|
|
| 24 | 19300 | Термостат |
Загрузка ...
|
|
| 25 | 19110 | Крышка бачка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
