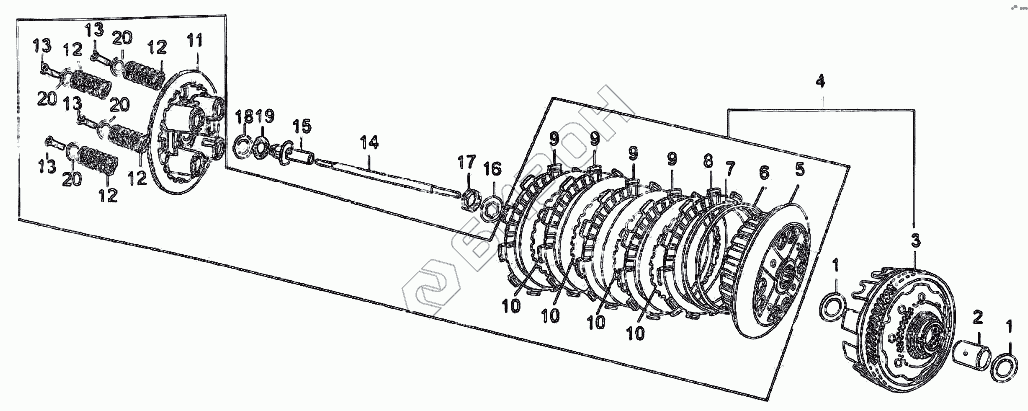

Графический каталог запасных частей к технике: ЗиД Двигатель 172ММ-2. Сцепление
1
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
11
12
12
12
12
13
13
13
13
14
15
16
17
18
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 22724/172FMM | Шайба 22х36х2 |
Загрузка ...
|
|
| 2 | 22723/172FMM | Втулка |
Загрузка ...
|
|
| 3 | 22110/172FMM | Барабан сцепления |
Загрузка ...
|
|
| 4 | 22100/172FMM | Сцепление в сборе |
Загрузка ...
|
|
| 5 | 21310/172FMM | Ведомый диск |
Загрузка ...
|
|
| 6 | 22343/172FMM | Фиксатор пружины диска |
Загрузка ...
|
|
| 7 | 22342/172FMM | Пружина диска |
Загрузка ...
|
|
| 8 | 22330/172FMM | Ведущий диск сцепления (I) |
Загрузка ...
|
|
| 9 | 22380/172FMM | Ведущий диск сцепления (II) |
Загрузка ...
|
|
| 10 | 22341/172FMM | Ведомый диск |
Загрузка ...
|
|
| 11 | 22351/172FMM | Нажимной диск |
Загрузка ...
|
|
| 12 | 22371/172FMM | Пружина сцепления |
Загрузка ...
|
|
| 13 | GB/T5781 | Болт M6x8 |
Загрузка ...
|
|
| 14 | 22870/172FMM | Шток сцепления |
Загрузка ...
|
|
| 15 | 22860/172FMM | Толкатель сцепления |
Загрузка ...
|
|
| 16 | 22152/172FMM | Шлицевая шайба сцепления |
Загрузка ...
|
|
| 17 | 22151/172FMM | Стопорное кольцо |
Загрузка ...
|
|
| 18 | 22892/172FMM | Шайба |
Загрузка ...
|
|
| 19 | GB/T4605 | Подшипник игольчатый |
Загрузка ...
|
|
| 20 | 22392 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
