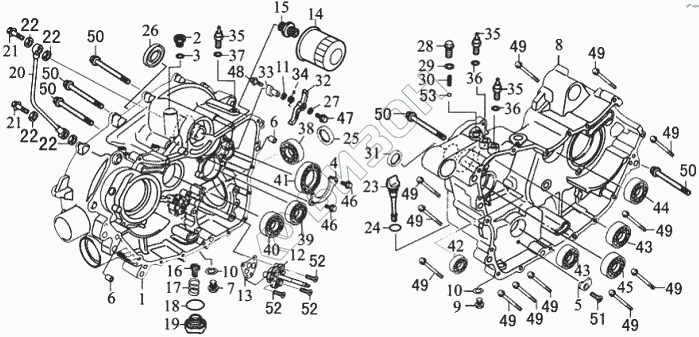

Графический каталог запасных частей к технике: ЗиД Двигатель 185 MQ. Картер
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
16
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
36
36
37
38
39
40
41
42
43
43
44
45
46
46
47
48
49
49
49
49
49
49
49
49
49
49
49
49
50
50
50
50
50
51
52
52
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11110 | Правая половина картера |
Загрузка ...
|
|
| 2 | 11113 | Заглушка масляного насоса М18x10 |
Загрузка ...
|
|
| 3 | 11114 | Шайба |
Загрузка ...
|
|
| 4 | 11116 | Прижимная пластина |
Загрузка ...
|
|
| 5 | 11117 | Нажимной диск II |
Загрузка ...
|
|
| 6 | 11118/156FMI-2 | Контрольная шпилька |
Загрузка ...
|
|
| 7 | 11124 | Пробка масляного канала |
Загрузка ...
|
|
| 8 | 11210 | Картер, левый |
Загрузка ...
|
|
| 9 | 11212 | Сливная пробка М14x13,5 |
Загрузка ...
|
|
| 10 | 11213 | Шайба 12 |
Загрузка ...
|
|
| 11 | 12315/156MI-2 | Шайба |
Загрузка ...
|
|
| 12 | 15100 | Масляный насос |
Загрузка ...
|
|
| 13 | 15113 | Прокладка масляного насоса |
Загрузка ...
|
|
| 14 | 15410 | Масляный фильтр в сборе |
Загрузка ...
|
|
| 15 | 15412 | Винт наружный масляного фильтра |
Загрузка ...
|
|
| 16 | 15450 | Сетка фильтра грубой очистки |
Загрузка ...
|
|
| 17 | 15461 | Пружина |
Загрузка ...
|
|
| 18 | 15462/156FMI-2 | Кольцо круглого сечения |
Загрузка ...
|
|
| 19 | 15463 | Крышка масляного фильтра |
Загрузка ...
|
|
| 20 | 15540 | Масляная трубка |
Загрузка ...
|
|
| 21 | 15561 | Болт М8x22 |
Загрузка ...
|
|
| 22 | 15562 | Шайба |
Загрузка ...
|
|
| 23 | 15611 | Стержневой масломер |
Загрузка ...
|
|
| 24 | 15612/156FMI-2 | Кольцо круглого сечения |
Загрузка ...
|
|
| 25 | 23590 | Сальник |
Загрузка ...
|
|
| 26 | 23690 | Сальник вторичного вала |
Загрузка ...
|
|
| 27 | 24132 | Стопорная шайба |
Загрузка ...
|
|
| 28 | 24252 | Пробка М14 |
Загрузка ...
|
|
| 29 | 24253 | Шайба |
Загрузка ...
|
|
| 30 | 24254 | Пружина |
Загрузка ...
|
|
| 31 | 24290 | Сальник барабана сцепления |
Загрузка ...
|
|
| 32 | 24825 | Стояночное коромысло |
Загрузка ...
|
|
| 33 | 24826 | Кронштейн рычага переключения передач |
Загрузка ...
|
|
| 34 | 24827 | Возвратная пружина |
Загрузка ...
|
|
| 35 | 35710 | Индикатор нейтрали |
Загрузка ...
|
|
| 36 | 35713 | Шайба |
Загрузка ...
|
|
| 37 | 35714 | Шайба |
Загрузка ...
|
|
| 38 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 39 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 40 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 41 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 42 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 43 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 44 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 45 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 46 | GB/T 16674.1 | Болт M5х12 |
Загрузка ...
|
|
| 47 | GB/T 16674.1 | Болт M5х12 |
Загрузка ...
|
|
| 48 | GB/T 16674.1 | Болт M5х12 |
Загрузка ...
|
|
| 49 | GB/T 16674.1 | Болт M5х12 |
Загрузка ...
|
|
| 50 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 51 | GB/T819.1 | Винт М6х12 |
Загрузка ...
|
|
| 52 | GB/T5781 | Болт M6x8 |
Загрузка ...
|
|
| 53 | GB/T308 | Шарик 6.400 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
