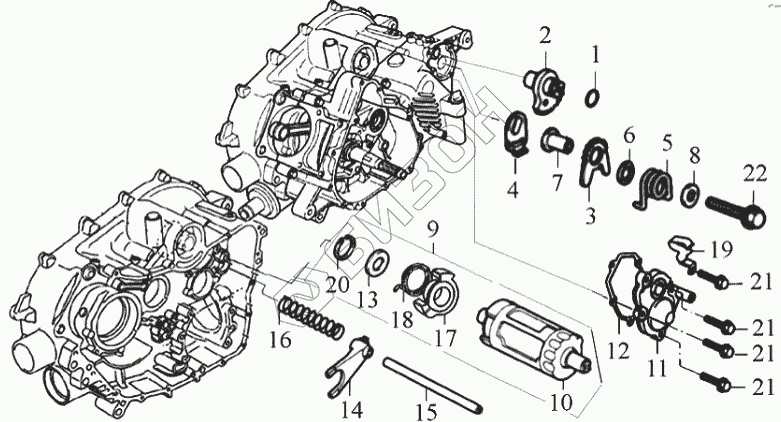

Графический каталог запасных частей к технике: ЗиД Двигатель 185 MQ. Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 15131/156FMI-2 | Кольцо круглого сечения |
Загрузка ...
|
|
| 2 | 24110 | Вал переключения передач |
Загрузка ...
|
|
| 3 | 24115 | Регулирующая пластина вторичного переключения |
Загрузка ...
|
|
| 4 | 24117 | Ограничитель вала переключения передач |
Загрузка ...
|
|
| 5 | 24123 | Возвратная пружина вала переключения перед ач |
Загрузка ...
|
|
| 6 | 24124 | Шайба |
Загрузка ...
|
|
| 7 | 24125 | Втулка вала переключения передач |
Загрузка ...
|
|
| 8 | 24132 | Стопорная шайба |
Загрузка ...
|
|
| 9 | 24200 | Кулачковый вал переключения |
Загрузка ...
|
|
| 10 | 24210 | Вал с вилками в сборе |
Загрузка ...
|
|
| 11 | 24271 | Крышка |
Загрузка ...
|
|
| 12 | 24275 | Прокладка крышки |
Загрузка ...
|
|
| 13 | 24334 | Цилиндрическая шайба |
Загрузка ...
|
|
| 14 | 24411 | Вилка переключения передач 1 |
Загрузка ...
|
|
| 15 | 24421 | Ось вилки (1) |
Загрузка ...
|
|
| 16 | 24423 | Пружина вилки |
Загрузка ...
|
|
| 17 | 24821 | Стояночный xраповик |
Загрузка ...
|
|
| 18 | 24823 | Возвратная пружина |
Загрузка ...
|
|
| 19 | 31928 | Фиксатор электропроводки генератора |
Загрузка ...
|
|
| 20 | GB/T894.1 | Пружинящее стопорное кольцо 58 |
Загрузка ...
|
|
| 21 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 22 | GB/T5783 | Болт M6х20 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
