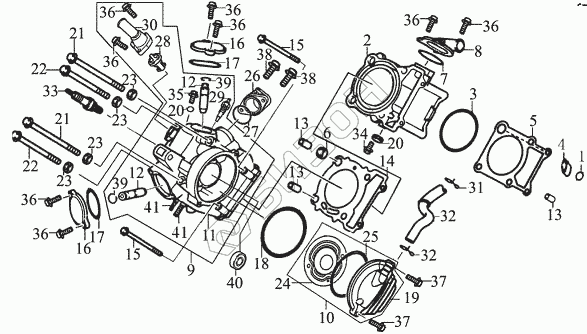

Графический каталог запасных частей к технике: ЗиД Двигатель 185 MQ. Цилиндр и головка цилиндра
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
15
15
16
16
17
17
18
19
20
20
21
21
23
23
23
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
36
36
36
36
36
36
36
37
37
38
38
39
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11138 | Уплотнительное кольцо |
Загрузка ...
|
|
| 2 | 12110 | Цилиндр в сборе |
Загрузка ...
|
|
| 3 | 12114 | Уплотнительное кольцо 74,5х2,8 |
Загрузка ...
|
|
| 4 | 12118 | Штифт блока цилиндров |
Загрузка ...
|
|
| 5 | 12121 | Прокладка блока цилиндров |
Загрузка ...
|
|
| 6 | 12133 | Уплотнительное кольцо |
Загрузка ...
|
|
| 7 | 12151 | Уплотнительное кольцо |
Загрузка ...
|
|
| 8 | 12153 | Впускная крышка блока цилиндров |
Загрузка ...
|
|
| 9 | 12201 | Головка цилиндра в сборе |
Загрузка ...
|
|
| 10 | 12207 | Крышка головки цилиндров в сборе левая |
Загрузка ...
|
|
| 11 | 12211 | Головка цилиндра |
Загрузка ...
|
|
| 12 | 12214 | Направляющая клапана |
Загрузка ...
|
|
| 13 | 12218 | Штифт 8х14 |
Загрузка ...
|
|
| 14 | 12220 | Прокладка головки цилиндра |
Загрузка ...
|
|
| 15 | 12237 | Болт цилиндра |
Загрузка ...
|
|
| 16 | 12243 | Крышка впускного клапана |
Загрузка ...
|
|
| 17 | 12246 | Кольцо крышки клапана 61х3,5 |
Загрузка ...
|
|
| 18 | 12247 | Кольцо 103х3,2 |
Загрузка ...
|
|
| 19 | 12260 | Крышка цилиндра задняя |
Загрузка ...
|
|
| 20 | 12315/156FMI-2 | Шайба |
Загрузка ...
|
|
| 21 | 12342 | Шпилька цилиндра А М7х168 |
Загрузка ...
|
|
| 23 | 12345 | Шайба медная |
Загрузка ...
|
|
| 24 | 12350 | Сальник лабиринта |
Загрузка ...
|
|
| 25 | 12354 | Прокладка крышки |
Загрузка ...
|
|
| 26 | 17310 | Патрубок впускной |
Загрузка ...
|
|
| 27 | 17318 | Уплотнительное кольцо |
Загрузка ...
|
|
| 28 | 19310/161MJ | Термостат |
Загрузка ...
|
|
| 29 | 19330 | Датчик температуры оxлаждающей жидкости |
Загрузка ...
|
|
| 30 | 19631 | Впускной патрубок двигателя |
Загрузка ...
|
|
| 31 | 20153/157QMK | xомут впускной трубы картера |
Загрузка ...
|
|
| 32 | 20162 | Отводящая выпускная труба |
Загрузка ...
|
|
| 33 | 34210 | Свеча зажигания (C7HAS) |
Загрузка ...
|
|
| 34 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 35 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 36 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 37 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 38 | GB/T16674.1 | Болт М6х25 |
Загрузка ...
|
|
| 39 | GB/T895.1 | Кольцо стопорное Q43860 |
Загрузка ...
|
|
| 40 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 41 | GB/T900 | Шпилька М8x35 |
Загрузка ...
|
|
| 42 | GB/T895.1 | Кольцо стопорное Q43860 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
