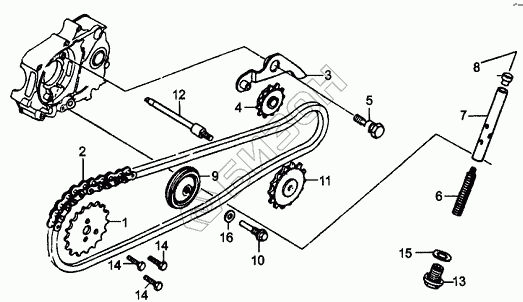

Графический каталог запасных частей к технике: ЗиД Двигатель 1P39FMB-В. Распределительная цепь и натяжитель цепи

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 14321/1P50FMG Ведомая звездочка
Загрузка ...
2 14350/1P47FMD Цепь привода газораспределения
Загрузка ...
3 14670/1P50FMG Рычаг натяжителя цепи
Загрузка ...
4 14680/1P50FMG Звездочка натяжителя
Загрузка ...
5 14661/1P50FMG Винт
Загрузка ...
6 14513/1P50FMG Пружина
Загрузка ...
7 14530/1P50FMG Шток натяжителя
Загрузка ...
8 14514/1P50FMG Колпачок
Загрузка ...
9 14610/1P50FMG Направляющий шкив
Загрузка ...
10 14621/1P50FMG Штифт направляющего шкива
Загрузка ...
11 15210/1P50FMG Ведущая звездочка
Загрузка ...
12 15222/1P50FMG Вал со звездочкой
Загрузка ...
13 14518/1P50FMG Уплотнительная пробка
Загрузка ...
14 GB5783-86 Болт М5х12
Загрузка ...
15 14519/1P50FMG Прокладка натяжителя
Загрузка ...
16 14622/1P50FMG Шайба 8.5
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
