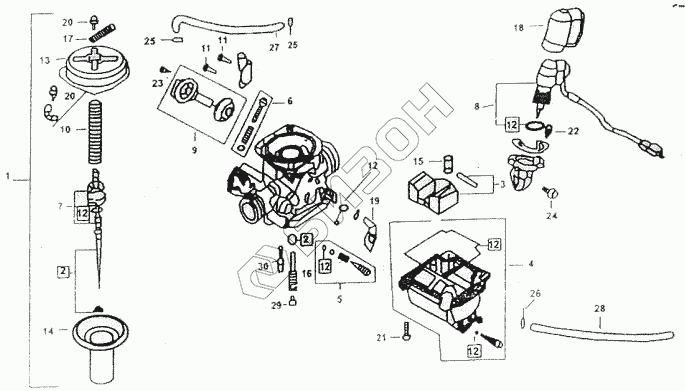

Графический каталог запасных частей к технике: ЗиД Двигатель 1P52QMI-2B. Карбюратор в сборе
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 152.08.100 | Карбюратор в сборе |
Загрузка ...
|
|
| 2 | 958004018501 | Игла жиклера |
Загрузка ...
|
|
| 3 | 958004094501 | Поплавок, комплект |
Загрузка ...
|
|
| 4 | 958004094601 | Камера поплавковая |
Загрузка ...
|
|
| 5 | 958004094701 | Винт В в сборе |
Загрузка ...
|
|
| 6 | 958004094801 | Винт В в сборе |
Загрузка ...
|
|
| 7 | 958004094901 | Тарелка клапана в сборе |
Загрузка ...
|
|
| 8 | 958004095001 | Электроклапан запуска |
Загрузка ...
|
|
| 9 | 958004018601 | Клапан для выпуска воздуха |
Загрузка ...
|
|
| 10 | 958004018701 | Пружина сжатия цилиндрическая |
Загрузка ...
|
|
| 11 | 958004018801 | Винт М5x12 |
Загрузка ...
|
|
| 12 | 958004018901 | Прокладка А |
Загрузка ...
|
|
| 13 | 958004019001 | Крышка верхняя |
Загрузка ...
|
|
| 14 | 958004019101 | Поршень вакуумный |
Загрузка ...
|
|
| 15 | 958004019201 | Клапан поплавка |
Загрузка ...
|
|
| 16 | 958004019301 | Хомут шланга |
Загрузка ...
|
|
| 17 | 958004019401 | Деталь соединительная |
Загрузка ...
|
|
| 18 | 958004019501 | Крышка |
Загрузка ...
|
|
| 19 | 958004019621 | Трубка |
Загрузка ...
|
|
| 20 | 958004019701 | Винт М4х8 |
Загрузка ...
|
|
| 21 | 958004019801 | Винт М4х4 |
Загрузка ...
|
|
| 22 | 958004019901 | Винт-шайба М4х8 |
Загрузка ...
|
|
| 23 | 958004020001 | Винт М4х10 |
Загрузка ...
|
|
| 24 | 958004018801 | Винт М5x12 |
Загрузка ...
|
|
| 25 | 958004020101 | Хомут трубки |
Загрузка ...
|
|
| 26 | 958004020201 | Хомут трубки |
Загрузка ...
|
|
| 27 | 958004020301 | Трубка |
Загрузка ...
|
|
| 28 | 958004020401 | Трубка |
Загрузка ...
|
|
| 29 | 958004020501 | Жиклер |
Загрузка ...
|
|
| 30 | 958004020601 | Жиклер холостого хода |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
