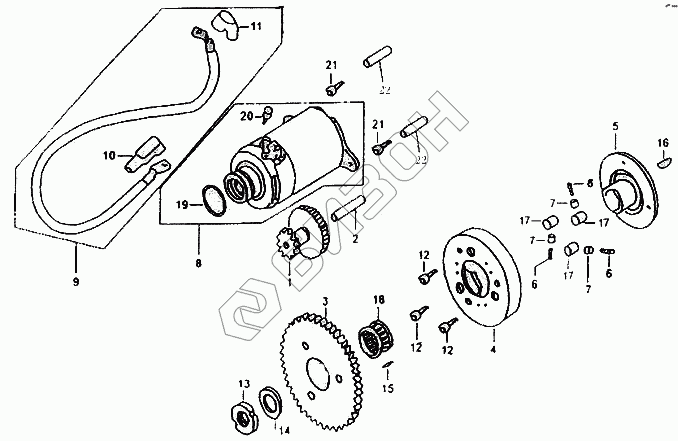

Графический каталог запасных частей к технике: ЗиД Двигатель 1P52QMI-2B. Стартер
1
2
3
4
5
6
6
6
7
7
7
8
9
10
11
12
12
12
13
14
15
16
17
17
17
18
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 152.06.002 | Блок шестерни стартера |
Загрузка ...
|
|
| 2 | 152.06.003 | Ось блока шестерни |
Загрузка ...
|
|
| 3 | 152.06.122 | Шестерня муфты стартера |
Загрузка ...
|
|
| 4 | 152.06.100 | Наружная обойма муфты |
Загрузка ...
|
|
| 5 | 152.06.101 | Фланец муфты |
Загрузка ...
|
|
| 6 | 152.06.104 | Пружина муфты |
Загрузка ...
|
|
| 7 | 958004009901 | Колпачок пружины муфты |
Загрузка ...
|
|
| 8 | 152.07.500 | Стартер в сборе |
Загрузка ...
|
|
| 9 | 958004010001 | Провод стартера |
Загрузка ...
|
|
| 10 | 958004010101 | Наконечник освинцованного провода стартера |
Загрузка ...
|
|
| 11 | 958004010201 | Наконечник провода стартера |
Загрузка ...
|
|
| 12 | 958004009301 | Болт М6x12 |
Загрузка ...
|
|
| 13 | 958004010301 | Контргайка M22 |
Загрузка ...
|
|
| 14 | 958004010401 | Упорная шайба 18x31x1 |
Загрузка ...
|
|
| 15 | 958004010501 | Штифт 5x6 |
Загрузка ...
|
|
| 16 | 958004010601 | Шпонка сегментная |
Загрузка ...
|
|
| 17 | 958004010701 | Ролик 10x10 |
Загрузка ...
|
|
| 18 | 958004091701 | Подшипник игольчатый 28х32х17 |
Загрузка ...
|
|
| 19 | 958004010801 | Кольцо |
Загрузка ...
|
|
| 20 | 958004010901 | Винт М5х8 |
Загрузка ...
|
|
| 21 | GBT 16674.1 | Болт М6х35 |
Загрузка ...
|
|
| 22 | 157-9.11.521 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
