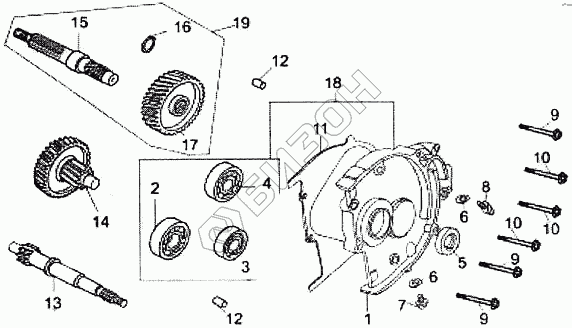

Графический каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ. Система силовой передачи
1
2
3
4
5
6
6
7
8
9
9
9
10
10
10
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23511 | Картер трансмиссии |
Загрузка ...
|
|
| 2 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 3 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 4 | GB/T276 | Подшипник 6301 |
Загрузка ...
|
|
| 5 | 23590 | Сальник |
Загрузка ...
|
|
| 6 | 23517 | Шайба 8 |
Загрузка ...
|
|
| 7 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 8 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 9 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 10 | GB/T16674 | Болт M10x35 |
Загрузка ...
|
|
| 11 | 23519 | Прокладка |
Загрузка ...
|
|
| 12 | 11318 | Штифт |
Загрузка ...
|
|
| 13 | 23551 | Ведущий вал |
Загрузка ...
|
|
| 14 | 23560 | Промежуточный вал в сборе |
Загрузка ...
|
|
| 15 | 23571 | Ось задняя |
Загрузка ...
|
|
| 16 | GB/T894.1 | Пружинящее стопорное кольцо 58 |
Загрузка ...
|
|
| 17 | 23572 | Шестерня вала ведомого |
Загрузка ...
|
|
| 18 | 23500 | Картер передачи в сборе |
Загрузка ...
|
|
| 19 | 23570 | Ведомый вал в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
