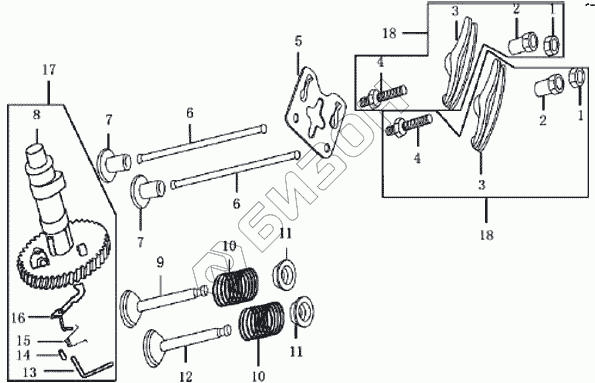

Графический каталог запасных частей к технике: ЗиД Двигатель 1P64FV. Вал кулачковый с коромыслом

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
10
11
11
12
13
14
15
16
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 14416 Регулировочная гайка клапанного зазора
Загрузка ...
2 14413 Ось коромысла клапана
Загрузка ...
3 14411 Плечо коромысла клапана
Загрузка ...
4 14415 Регулировочный винт коромысла
Загрузка ...
5 14261 Направляющая штанг
Загрузка ...
6 14250 Штанга
Загрузка ...
7 14455 Толкатель
Загрузка ...
8 14410 Клапанное коромысло в сборе
Загрузка ...
9 14711 Клапан впускной
Загрузка ...
10 14755 Пружина наружная
Загрузка ...
11 14751 Опора верхняя
Загрузка ...
12 14721 Клапан выпускной
Загрузка ...
13 14149 Ось
Загрузка ...
14 14144 Винт редуктора
Загрузка ...
15 14146 Пружина
Загрузка ...
16 14145 Блок подвижной
Загрузка ...
17 14100 Распределительный вал в сборе
Загрузка ...
18 14410 Клапанное коромысло в сборе
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
