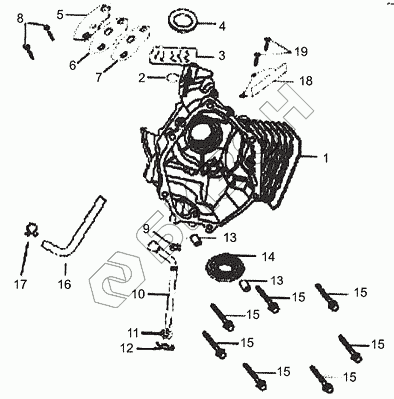

Графический каталог запасных частей к технике: ЗиД Двигатель 1P70FV-C. Картер в сборе
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
15
15
15
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11100/1P70FV | Картер |
Загрузка ...
|
|
| 1 | 11100/LF1P68 FV | Картер |
Загрузка ...
|
|
| 2 | 15453/1P68FV | Клапан |
Загрузка ...
|
|
| 3 | 15451/1P64FV | Сетка |
Загрузка ...
|
|
| 4 | 13190/168F | Сальник верхний 22х38х7 картера |
Загрузка ...
|
|
| 5 | 15463/1P68FV | Крышка масляного фильтра |
Загрузка ...
|
|
| 6 | 15465/1P68FV | Прокладка |
Загрузка ...
|
|
| 7 | 15465/1P68FV | Прокладка |
Загрузка ...
|
|
| 8 | GB/T5789-1986 | Болт М10х1.25х50 |
Загрузка ...
|
|
| 9 | 26329/1P64FV | Шайба |
Загрузка ...
|
|
| 10 | 26311/1P64FV | Рычаг регулятора |
Загрузка ...
|
|
| 11 | 26327/1P64FV | Сальник рычага регулятора 6х11х5 |
Загрузка ...
|
|
| 12 | 26321/1P64FV | Шплинт |
Загрузка ...
|
|
| 13 | 11118/1P70FV | Палец диам. 9х14 |
Загрузка ...
|
|
| 14 | GB276-94 | Подшипник 6205 |
Загрузка ...
|
|
| 15 | GB/T5789-1986 | Болт М10х1.25х50 |
Загрузка ...
|
|
| 16 | 20651/1P64FV-С | Сапун |
Загрузка ...
|
|
| 17 | 16937/1P64FV-C | Зажим диам.12,8 |
Загрузка ...
|
|
| 18 | 19711/1P68FV | Направляющая потока воздуха |
Загрузка ...
|
|
| 19 | GB/T5787-1986 | Болт М6х12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
