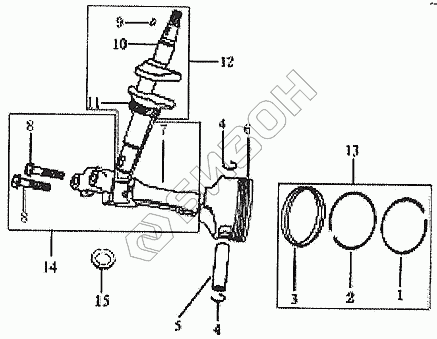

Графический каталог запасных частей к технике: ЗиД Двигатель 1P70FV-C. Коленчатый вал, поршень
1
1
2
2
3
3
4
4
5
6
6
7
8
8
9
10
11
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 13311/1P70FV | Кольцо поршневое (I) |
Загрузка ...
|
|
| 1 | 13311/168FV | Кольцо поршневое (I) |
Загрузка ...
|
|
| 2 | 13312/168FV | Кольцо поршневое (II) |
Загрузка ...
|
|
| 2 | 13312/168FV | Кольцо поршневое (II) |
Загрузка ...
|
|
| 3 | 13320/168FV | Маслосъемное кольцо |
Загрузка ...
|
|
| 3 | 13320/1P70FV | Маслосъемное кольцо |
Загрузка ...
|
|
| 4 | 13222/168F | Кольцо пальца стопорное |
Загрузка ...
|
|
| 5 | 13221/168F | Палец поршня |
Загрузка ...
|
|
| 6 | 13211/168F | Поршень |
Загрузка ...
|
|
| 6 | 13211/1P70FV | Поршень |
Загрузка ...
|
|
| 7 | 13131/1P68FV | Шатун |
Загрузка ...
|
|
| 8 | 13133/1P68FV | Болт шатуна |
Загрузка ...
|
|
| 9 | 13118/168F | Шпонка сегментная |
Загрузка ...
|
|
| 10 | 13111/1P68FV | Коленчатый вал |
Загрузка ...
|
|
| 11 | 14211/168F | Шестерня ведущая |
Загрузка ...
|
|
| 12 | 13110/1P68FV | Коленчатый вал в сборе |
Загрузка ...
|
|
| 13 | 13300/168F | Комплект поршневых колец |
Загрузка ...
|
|
| 13 | 13300/1P70FV | Поршневые кольца |
Загрузка ...
|
|
| 14 | 13130/1P68FV | Шатун в сборе |
Загрузка ...
|
|
| 15 | 13119/1P68FV | Шайба стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
