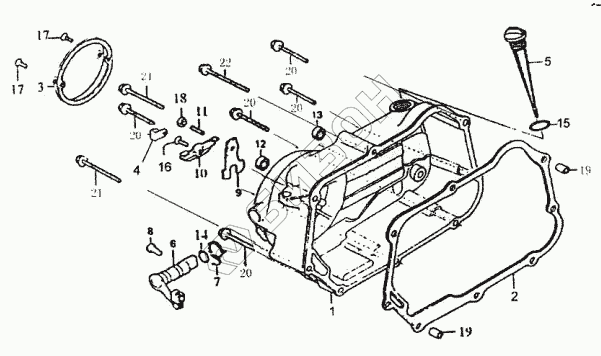

Графический каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-Н. Правая крышка картера
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
20
20
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11310/1P50FMG | Правая крышка картера |
Загрузка ...
|
|
| 2 | 11319/1P50FMG | Прокладка |
Загрузка ...
|
|
| 3 | 11331/1P50FMG | Кожух крышки сцепления |
Загрузка ...
|
|
| 4 | 34931/1P50FMG | Фиксатор провода катушки зажигания |
Загрузка ...
|
|
| 5 | 15611/1P50FMG | Указатель уровня |
Загрузка ...
|
|
| 6 | 22810/1P50FMG | Рычаг привода сцепления |
Загрузка ...
|
|
| 7 | 22821/1P50FMG | Пружина |
Загрузка ...
|
|
| 8 | 22825/1P50FMG | Штифт |
Загрузка ...
|
|
| 9 | 22926/1P50FMG | Кронштейн сцепления |
Загрузка ...
|
|
| 10 | 22827/1P50FMG | Кронштейн |
Загрузка ...
|
|
| 11 | 22851/1P50FMG | Винт |
Загрузка ...
|
|
| 12 | 22830/1P50FMG | Сальник 12х21х4 |
Загрузка ...
|
|
| 13 | 27190/1P50FMG | Сальник 13,7х24х5 |
Загрузка ...
|
|
| 14 | 22823/1Р50FMG | Уплотнительное кольцо |
Загрузка ...
|
|
| 15 | 15612/1P50FMG | Уплотнительное кольцо |
Загрузка ...
|
|
| 16 | GB/T 819. 1 | Винт М6х16 |
Загрузка ...
|
|
| 17 | GB/Т 69 | Винт М5х12 |
Загрузка ...
|
|
| 18 | GB/T 6170 | Гайка М6 |
Загрузка ...
|
|
| 19 | 11318/1P50FMG | Штифт 8х12 |
Загрузка ...
|
|
| 20 | GB/T 16674 | Болт М8х20 |
Загрузка ...
|
|
| 21 | GB/T 16674 | Болт М8х20 |
Загрузка ...
|
|
| 22 | GB/T 16674 | Болт М8х20 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
