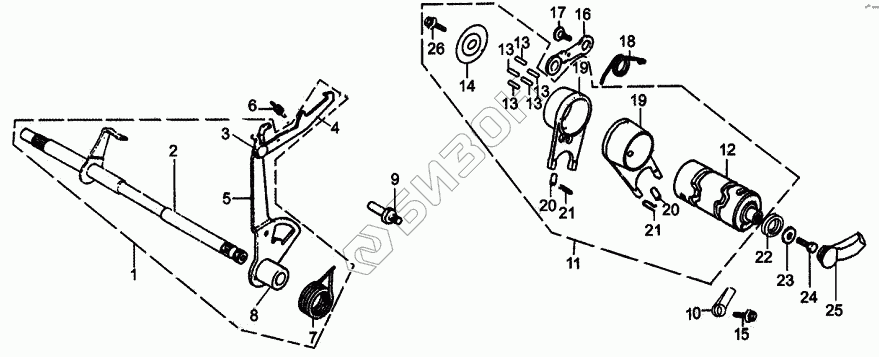

Графический каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-С. Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 24100/1P50FMG-С | Вал переключения |
Загрузка ...
|
|
| 2 | 24110/1P50FMG-С | Вал переключения передач |
Загрузка ...
|
|
| 3 | 24114/1P50FMG | Штифт вилки |
Загрузка ...
|
|
| 4 | 24115/1P50FMG | Вилка |
Загрузка ...
|
|
| 5 | 24121/1P50FMG | Вилка переключения передач |
Загрузка ...
|
|
| 6 | 24122/1P50FMG | Пружина вилки переключения передач |
Загрузка ...
|
|
| 7 | 24123/1P50FMG | Возвратная пружина |
Загрузка ...
|
|
| 8 | 24125/1P50FMG | Втулка |
Загрузка ...
|
|
| 9 | 24131/1P50FMG | Стопорный винт |
Загрузка ...
|
|
| 10 | 35721/1P50FMG | Прокладка |
Загрузка ...
|
|
| 11 | 24200/1P50FMВ | Барабан в сборе |
Загрузка ...
|
|
| 12 | 24211/1P50FMВ | Барабан |
Загрузка ...
|
|
| 13 | 24212/1P50FMG | Штифт |
Загрузка ...
|
|
| 14 | 24213/1P50FMG | Ограничительная пластинка |
Загрузка ...
|
|
| 15 | GB818-86 | Болт М6х12 |
Загрузка ...
|
|
| 16 | 24310/1P50FMG | Ограничительная пластина |
Загрузка ...
|
|
| 17 | 24321/1P50FMG | Болт ограничительный |
Загрузка ...
|
|
| 18 | 24323/1P50FMG | Пружина ограничительная |
Загрузка ...
|
|
| 19 | 24411/1P50FMG | Вилка |
Загрузка ...
|
|
| 20 | 24414/1P50FMG | Штифт ограничительный |
Загрузка ...
|
|
| 21 | 24415/1P50FMG | Пружинное стопорное кольцо |
Загрузка ...
|
|
| 22 | 35760/1P50FMG | Контакт |
Загрузка ...
|
|
| 23 | GB93-87 | Пружинная шайба |
Загрузка ...
|
|
| 24 | GB70 | Винт М6x12 |
Загрузка ...
|
|
| 25 | 35730/1P50FMG | Провод |
Загрузка ...
|
|
| 26 | GB819-86 | Винт М6х12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
