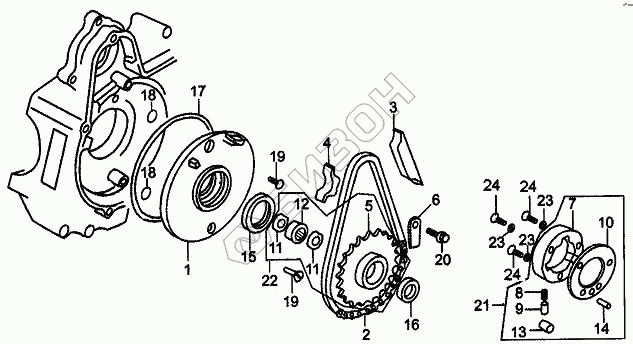

Графический каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-С. Обгонная муфта
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 28174/1P50FMG-B | Корпус сальника |
Загрузка ...
|
|
| 2 | 28410/1P50FMG-B | Цепь стартерная |
Загрузка ...
|
|
| 3 | 28420/1P50FMG-B | Пластина натяжителя цепи |
Загрузка ...
|
|
| 4 | 28430/1P50FMG-B | Успокоитель цепи |
Загрузка ...
|
|
| 5 | 28160/1P50FMG-B | Звездочка |
Загрузка ...
|
|
| 6 | 28171/1P50FMG-B | Установочная пластина звездочки |
Загрузка ...
|
|
| 7 | 28120/1P50FMG-B | Корпус муфты ускоряющей передачи |
Загрузка ...
|
|
| 8 | 28113/1P50FMG-B | Пружина |
Загрузка ...
|
|
| 9 | 28112/1P50FMG-B | Корпус пружины |
Загрузка ...
|
|
| 10 | 28114/1P50FMG-B | Боковая крышка муфты ускоряющей передачи |
Загрузка ...
|
|
| 11 | 28152/1P50FMG-B | Манжета |
Загрузка ...
|
|
| 12 | 28190/1P50FMG-B | Игольчатый подшипник 14х20х12 |
Загрузка ...
|
|
| 13 | 28111/1P50FMG-B | Ролик |
Загрузка ...
|
|
| 14 | 28115/1P50FMG-B | Штифт 5х11,8 |
Загрузка ...
|
|
| 15 | 28180/1P50FMG-B | Сальник 30х42х4.5 |
Загрузка ...
|
|
| 16 | 13190/1P50FMG | Сальник 18.9х30х5 |
Загрузка ...
|
|
| 17 | 31915/1P50FMG | Кольцо 107х2 |
Загрузка ...
|
|
| 18 | 31916/1P50FMG | Уплотнительное кольцо 6х1,7 |
Загрузка ...
|
|
| 19 | GB6190-86 | Винт М6х16 |
Загрузка ...
|
|
| 20 | GB5783-86 | Болт М5х12 |
Загрузка ...
|
|
| 21 | 28110/1P50FMG-B | Обгонная муфта |
Загрузка ...
|
|
| 22 | 28150/1P50FMG-B | Звездочка в сборе |
Загрузка ...
|
|
| 23 | GB859-87 | Пружинная шайба |
Загрузка ...
|
|
| 24 | GB70-85 | Винт М6x14 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
