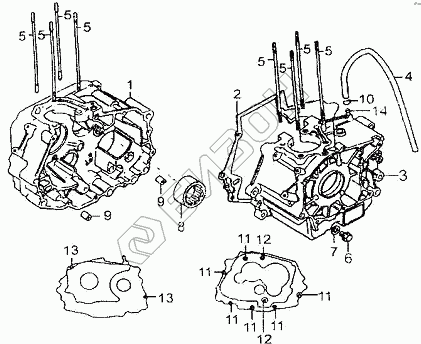

Графический каталог запасных частей к технике: ЗиД Двигатель 253 FMM. Картер

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
5
5
5
5
5
5
6
7
8
9
9
10
11
11
11
11
11
11
12
12
13
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 11110 Правая половина картера
Загрузка ...
2 11119/244FMI Прокладка картера
Загрузка ...
3 11210 Картер, левый
Загрузка ...
4 20152 Вентиляционная трубка
Загрузка ...
5 12342/1P53FMH Шпилька 8x210
Загрузка ...
6 11212/244FMI Пробка спускная
Загрузка ...
7 11213/244FMI Шайба пробки спускной 12
Загрузка ...
8 GB290 Подшипник HК12
Загрузка ...
9 11118/244FMI Штифт 12x20
Загрузка ...
10 20153/244FMI Скоба для крепления трубы
Загрузка ...
11 GB/T16674 Болт M10x35
Загрузка ...
12 GB/T16674 Болт M10x35
Загрузка ...
13 GB/T5789 Болт M6x65
Загрузка ...
14 20151/244FMI Трубка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
