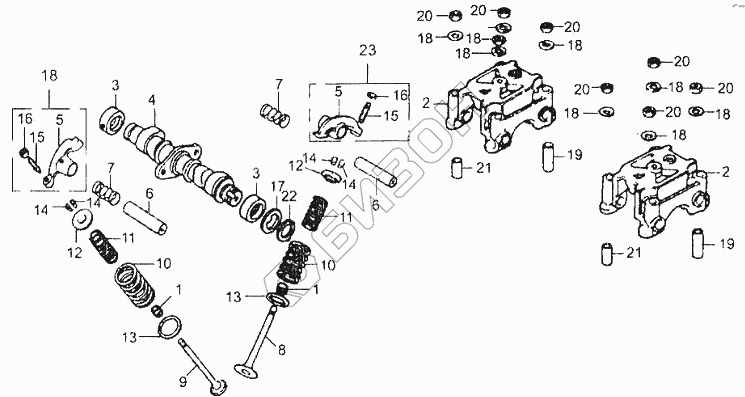

Графический каталог запасных частей к технике: ЗиД Двигатель 253 FMM. Распределительный вал и клапан
1
1
2
2
3
3
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
17
18
18
18
18
18
18
18
18
18
19
19
20
20
20
20
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 14730/244FMI | Сальник стержня клапана |
Загрузка ...
|
|
| 2 | 14414/244FMI | Держатель распредвала |
Загрузка ...
|
|
| 3 | 14160/214FMI | Втулка распредвала |
Загрузка ...
|
|
| 4 | 14111 | Распределительный вал I |
Загрузка ...
|
|
| 5 | 14411/214FMI | Рычаг коромысла |
Загрузка ...
|
|
| 6 | 14413/244FMI | Вал рычага коромысла |
Загрузка ...
|
|
| 7 | 14417/244FMI | Пружина рычага коромысла |
Загрузка ...
|
|
| 8 | 14710/244FMI | Впускной клапан |
Загрузка ...
|
|
| 9 | 14720/244FMI | Выпускной клапан |
Загрузка ...
|
|
| 10 | 14755 | Пружина наружная |
Загрузка ...
|
|
| 11 | 14756/244FMI | Пружина клапана внутренняя |
Загрузка ...
|
|
| 12 | 14751/244FMI | Стопор пружины клапана |
Загрузка ...
|
|
| 13 | 14753/244FMI | Опора пружины клапана, внешняя |
Загрузка ...
|
|
| 14 | 14752/244FMI | Разъемный корпус |
Загрузка ...
|
|
| 15 | 14415/244FMI | Установочный винт зазора клапана |
Загрузка ...
|
|
| 16 | 14416/244FMI | Контргайка |
Загрузка ...
|
|
| 17 | 14114/244FMI | Шайба 20 |
Загрузка ...
|
|
| 18 | 12344/244FMI | Шайба 20 |
Загрузка ...
|
|
| 19 | 14418/244FMI | Штифт 10x28.7 |
Загрузка ...
|
|
| 20 | GB/T6177.1 | Гайка М6 |
Загрузка ...
|
|
| 21 | 12218/244FMI | Штифт 10x 16 |
Загрузка ...
|
|
| 22 | GB/T894.1 | Пружинящее стопорное кольцо 58 |
Загрузка ...
|
|
| 23 | 14410/244FMI | Вал рычага коромысла в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
