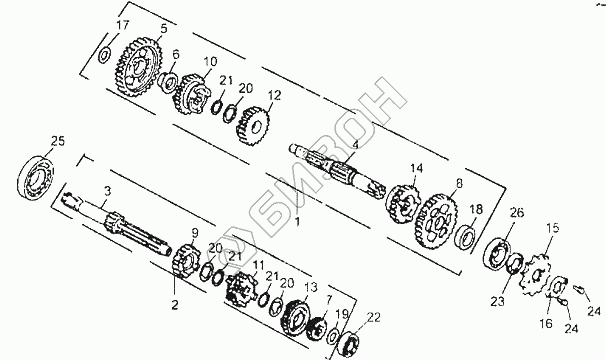

Графический каталог запасных частей к технике: ЗиД Двигатель 253 FMM. Трансмиссия
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23700 | Контрпривод в сборе |
Загрузка ...
|
|
| 2 | 23600 | Первичный вал |
Загрузка ...
|
|
| 3 | 23611 | Первичный вал (14) |
Загрузка ...
|
|
| 4 | 23771 | Вторичный вал |
Загрузка ...
|
|
| 5 | 23711 | 1-я шестерня контрпривода |
Загрузка ...
|
|
| 6 | 23712 | Втулка |
Загрузка ...
|
|
| 7 | 23621 | Шестерня 2-ой передачи первичного вала (20) |
Загрузка ...
|
|
| 8 | 23721 | 2-я передача контрпривода |
Загрузка ...
|
|
| 9 | 23631 | Шестерня 3 –ей передачи первичного вала (24) |
Загрузка ...
|
|
| 10 | 23731 | 3-я передача контрпривода |
Загрузка ...
|
|
| 11 | 23641 | 4-я передача вторичного вала |
Загрузка ...
|
|
| 12 | 23741 | Шестерня 4-ой передачи вторичного вала (28) |
Загрузка ...
|
|
| 13 | 23651 | 5-я передача вторичного вала |
Загрузка ...
|
|
| 14 | 23751 | Шестерня 5-ой передачи вторичного вала (29) |
Загрузка ...
|
|
| 15 | 22711 | Ведущая звездочка |
Загрузка ...
|
|
| 16 | 22712/244FMI | Крепежная пластина |
Загрузка ...
|
|
| 17 | 23773/244FMI | Шайба |
Загрузка ...
|
|
| 18 | 23777 | Манжета |
Загрузка ...
|
|
| 19 | 23674/244FMI | Упорная шайба |
Загрузка ...
|
|
| 20 | 23675/244FМI | Шлицевая шайба |
Загрузка ...
|
|
| 21 | GB/T894.1 | Пружинящее стопорное кольцо 58 |
Загрузка ...
|
|
| 22 | GB276 | Подшипник55x67x20 |
Загрузка ...
|
|
| 23 | 23790 | Сальник 22x34x7 |
Загрузка ...
|
|
| 24 | GB/T5783 | Болт M6х20 |
Загрузка ...
|
|
| 25 | GB276 | Подшипник55x67x20 |
Загрузка ...
|
|
| 26 | GB276 | Подшипник55x67x20 |
Загрузка ...
|
