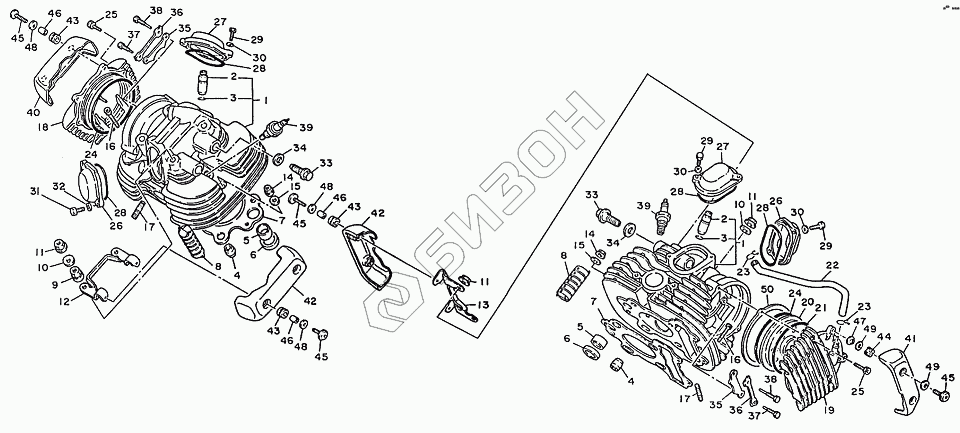

Графический каталог запасных частей к технике: ЗиД Двигатель 2V68FMQ. Головка цилиндра
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
12
13
14
14
15
15
16
16
17
17
18
20
21
22
23
23
24
24
25
25
26
26
27
27
28
28
28
28
29
29
29
30
30
30
31
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
41
42
42
43
43
43
44
45
45
45
45
46
46
46
47
48
48
48
49
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12210 | Головка цилиндра в сборе |
Загрузка ...
|
|
| 2 | 12214 | Направляющая клапана |
Загрузка ...
|
|
| 3 | 12219 | Прокладка направляющей |
Загрузка ...
|
|
| 4 | 12218 | Штифт 8х14 |
Загрузка ...
|
|
| 5 | 15441 | Трубка |
Загрузка ...
|
|
| 6 | 15442 | Прямоугольное кольцо |
Загрузка ...
|
|
| 7 | 12220 | Прокладка головки цилиндра |
Загрузка ...
|
|
| 8 | 12224 | Демпферная прокладка |
Загрузка ...
|
|
| 9 | 12314 | Опора |
Загрузка ...
|
|
| 10 | GB/T95-2002 | Шайба 10-140HV |
Загрузка ...
|
|
| 11 | 31311/1P50FMG | Контргайка |
Загрузка ...
|
|
| 12 | 12328 | Опора 2 головки цилиндра |
Загрузка ...
|
|
| 13 | 12323 | Опора 1 головки цилиндра |
Загрузка ...
|
|
| 14 | GB/T6177.1-2000 | Гайка M10 |
Загрузка ...
|
|
| 15 | GB/T95-2002 | Шайба 10-140HV |
Загрузка ...
|
|
| 16 | GB/T70.1-2000 | Болт М8х30 |
Загрузка ...
|
|
| 17 | 12239 | Шпилька |
Загрузка ...
|
|
| 18 | 12241 | Крышка цилиндра передняя |
Загрузка ...
|
|
| 19 | 12260 | Крышка цилиндра задняя |
Загрузка ...
|
|
| 20 | 12290 | Опора |
Загрузка ...
|
|
| 21 | 12296 | Кольцо 90х5 |
Загрузка ...
|
|
| 22 | 20162 | Отводящая выпускная труба |
Загрузка ...
|
|
| 23 | 20163 | Хомут выпускной трубы |
Загрузка ...
|
|
| 24 | 12247 | Кольцо 103х3,2 |
Загрузка ...
|
|
| 25 | GB/T70.1-2000 | Болт М8х30 |
Загрузка ...
|
|
| 26 | 12243 | Крышка впускного клапана |
Загрузка ...
|
|
| 27 | 12253 | Крышка выпускного клапана |
Загрузка ...
|
|
| 28 | 12246 | Кольцо крышки клапана 61х3,5 |
Загрузка ...
|
|
| 29 | GB/T5783-2000 | Болт М6х16 |
Загрузка ...
|
|
| 30 | GB/T848-2002 | Шайба 6-140HV |
Загрузка ...
|
|
| 31 | GB/T5783-2000 | Болт М6х16 |
Загрузка ...
|
|
| 32 | GB/T848-2002 | Шайба 6-140HV |
Загрузка ...
|
|
| 33 | 14428 | Установочный болт кулачкового вала |
Загрузка ...
|
|
| 34 | 14425 | Шайба |
Загрузка ...
|
|
| 35 | 14126 | Упорная пластина кулачкового вала |
Загрузка ...
|
|
| 36 | 14135 | Шайба кулачкового вала |
Загрузка ...
|
|
| 37 | 14127 | Болт I упорной пластины |
Загрузка ...
|
|
| 38 | 14128 | Болт II упорной пластины |
Загрузка ...
|
|
| 39 | 34210 | Свеча зажигания (C7HAS) |
Загрузка ...
|
|
| 40 | 12321 | Крышка I головки цилиндра |
Загрузка ...
|
|
| 41 | 12321 | Крышка I головки цилиндра |
Загрузка ...
|
|
| 42 | 12322 | Крышка II головки цилиндра |
Загрузка ...
|
|
| 43 | 12334 | Уплотнительная втулка крышки II |
Загрузка ...
|
|
| 44 | 12324 | Уплотнительная втулка крышки I |
Загрузка ...
|
|
| 45 | 12327 | Винт |
Загрузка ...
|
|
| 46 | 12325 | Втулка крышки |
Загрузка ...
|
|
| 47 | 12390 | Направляющая втулка |
Загрузка ...
|
|
| 48 | GB/T5287-2002 | Шайба 6-140HV |
Загрузка ...
|
|
| 49 | 12326 | Шайба головки |
Загрузка ...
|
|
| 50 | 12244 | Прокладка боковой крышки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
