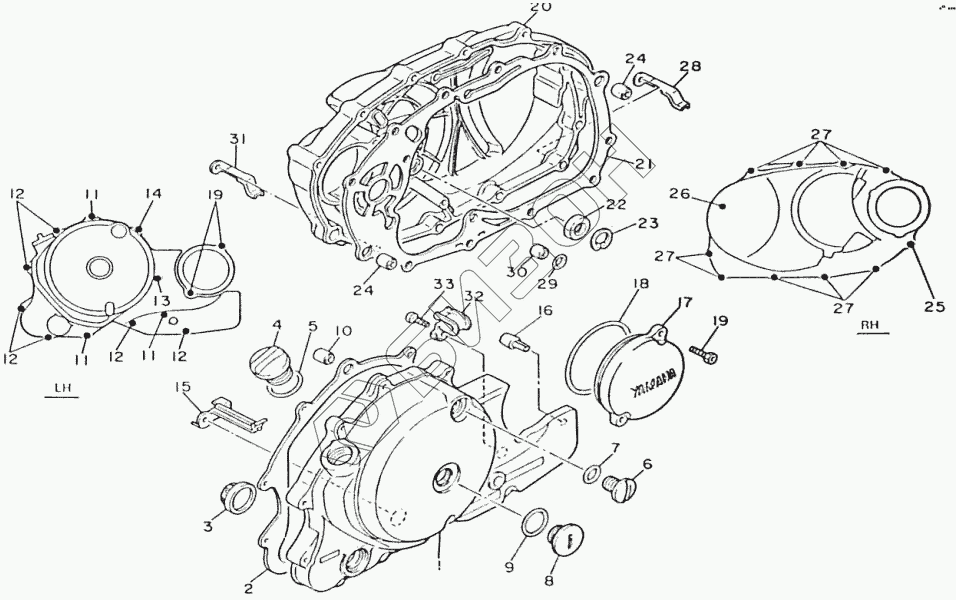

Графический каталог запасных частей к технике: ЗиД Двигатель 2V68FMQ. Левая и правая крышки картера
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
24
25
26
27
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11411 | Левая крышка картера |
Загрузка ...
|
|
| 2 | 11419 | Прокладка левой крышки картера |
Загрузка ...
|
|
| 3 | 15620 | Смотровое стекло |
Загрузка ...
|
|
| 4 | 15611 | Стержневой масломер |
Загрузка ...
|
|
| 5 | 15612 | Уплотнительное кольцо |
Загрузка ...
|
|
| 6 | 11412/2V49FMM | Пробка смотрового отверстия |
Загрузка ...
|
|
| 7 | 11414/2V49FМM | Уплотнительное кольцо пробки |
Загрузка ...
|
|
| 8 | 11413 | Пробка |
Загрузка ...
|
|
| 9 | 11415 | Кольцо пробки 32х2,4 |
Загрузка ...
|
|
| 10 | 11118/1P50FMG | Установочный штифт |
Загрузка ...
|
|
| 11 | GB/T70.1-2000 | Болт М8х30 |
Загрузка ...
|
|
| 12 | GB/T70.1-2000 | Болт М8х30 |
Загрузка ...
|
|
| 13 | GB/T70.1-2000 | Болт М8х30 |
Загрузка ...
|
|
| 14 | GB/T70.1-2000 | Болт М8х30 |
Загрузка ...
|
|
| 15 | 31930 | Кронштейн жгута генератора |
Загрузка ...
|
|
| 16 | 11453 | Демпфирующий штифт |
Загрузка ...
|
|
| 17 | 11451 | Крышка правая |
Загрузка ...
|
|
| 18 | 11452 | Кольцо 77х2 |
Загрузка ...
|
|
| 19 | GB/T70.1-2000 | Болт М8х30 |
Загрузка ...
|
|
| 20 | 11310 | Крышка картера правая |
Загрузка ...
|
|
| 21 | 11319 | Прокладка правой крышки картера |
Загрузка ...
|
|
| 22 | 13180 | Правый сальник 16,4х30х5 |
Загрузка ...
|
|
| 23 | GB/T893.1-1986 | Стопорное кольцо 25 |
Загрузка ...
|
|
| 24 | 12218/156FMI-2 | Штифт 7 |
Загрузка ...
|
|
| 25 | GB/T70.1-2000 | Болт М8х30 |
Загрузка ...
|
|
| 26 | GB/T70.1-2000 | Болт М8х30 |
Загрузка ...
|
|
| 27 | GB/T70.1-2000 | Болт М8х30 |
Загрузка ...
|
|
| 28 | 34953 | Кронштейн жгута проводов |
Загрузка ...
|
|
| 29 | 15131 | Уплотнительное кольцо 9х1.6 |
Загрузка ...
|
|
| 30 | 11118 | Штифт |
Загрузка ...
|
|
| 31 | 34951 | Кронштейн жгута проводов |
Загрузка ...
|
|
| 32 | 31921 | Кронштейн жгута проводов |
Загрузка ...
|
|
| 33 | GB/T818-2000 | Винт М5x30 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
