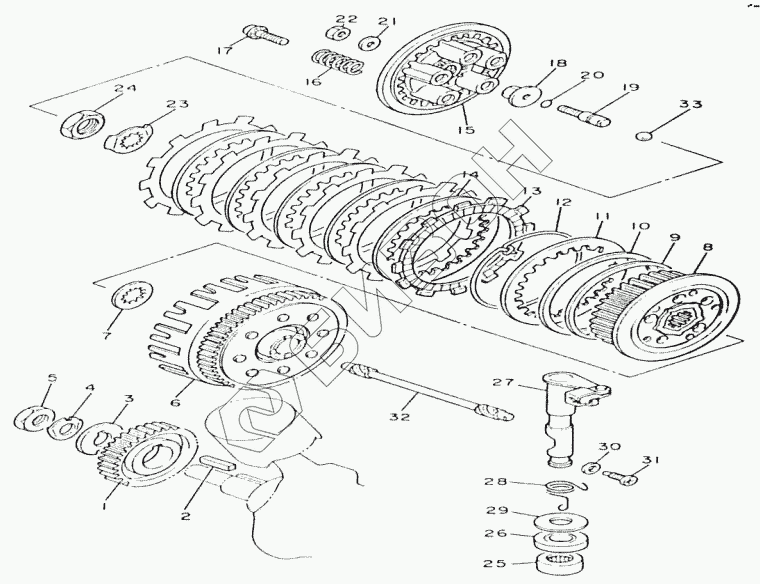

Графический каталог запасных частей к технике: ЗиД Двигатель 2V68FMQ. Сцепление
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 22621 | Ведущая шестерня 33Т |
Загрузка ...
|
|
| 2 | 13123 | Шпонка |
Загрузка ...
|
|
| 3 | 22635 | Шайба |
Загрузка ...
|
|
| 4 | 22632 | Стопорная шайба |
Загрузка ...
|
|
| 5 | 22631 | Гайка |
Загрузка ...
|
|
| 6 | 22110 | Комплект ведущих дисков |
Загрузка ...
|
|
| 7 | 22372 | Шлицевая шайба |
Загрузка ...
|
|
| 8 | 22320 | Центральная часть сцепления |
Загрузка ...
|
|
| 9 | 22344 | Пружина |
Загрузка ...
|
|
| 10 | 22342 | Дисковая пружина |
Загрузка ...
|
|
| 11 | 22345 | Компенсационный диск |
Загрузка ...
|
|
| 12 | 22346 | Стопорное кольцо |
Загрузка ...
|
|
| 13 | 22330 | Диск фрикционный сцепления |
Загрузка ...
|
|
| 14 | 22341 | Диск сцепления |
Загрузка ...
|
|
| 15 | 22351 | Диск сцепления нажимной |
Загрузка ...
|
|
| 16 | 22371 | Пружина сцепления |
Загрузка ...
|
|
| 17 | 22390 | Болт сцепления |
Загрузка ...
|
|
| 18 | 22861 | Толкатель сцепления |
Загрузка ...
|
|
| 19 | 22851 | Регулировочный винт |
Загрузка ...
|
|
| 20 | 22852 | Кольцо 9х1,5 |
Загрузка ...
|
|
| 21 | 22853 | Плоская шайба |
Загрузка ...
|
|
| 22 | GB/T6172.1-2000 | Гайка М6 |
Загрузка ...
|
|
| 23 | 22152 | Стопорная шайба |
Загрузка ...
|
|
| 24 | 22151 | Гайка сцепления |
Загрузка ...
|
|
| 25 | GB/T290-1998 | Игольчатый подшипник НК182412 |
Загрузка ...
|
|
| 26 | 22840 | Сальник |
Загрузка ...
|
|
| 27 | 22810 | Рычаг выжима сцепления |
Загрузка ...
|
|
| 28 | 22821 | Пружина возвратная рычага сцепления |
Загрузка ...
|
|
| 29 | 22845 | Шайба |
Загрузка ...
|
|
| 30 | 22828 | Сальник |
Загрузка ...
|
|
| 31 | 22825 | Винт стопорный |
Загрузка ...
|
|
| 32 | 22870 | Шток сцепления |
Загрузка ...
|
|
| 33 | GB/T308-2002 | Подшипник нажимной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
