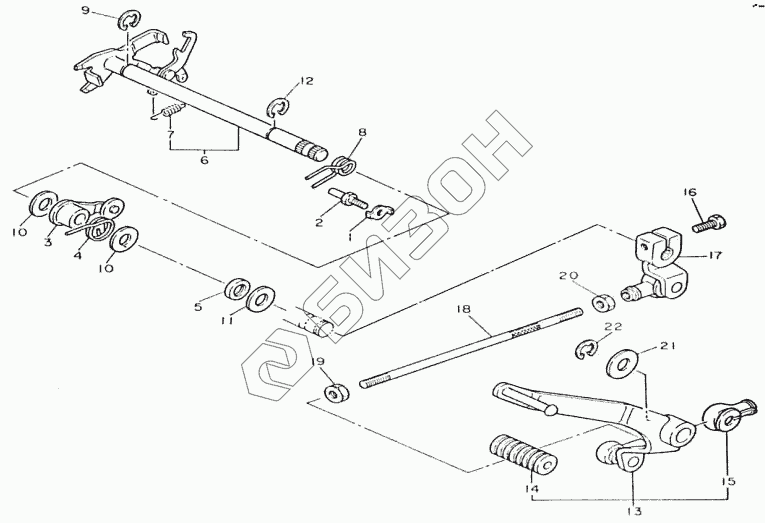

Графический каталог запасных частей к технике: ЗиД Двигатель 2V68FMQ. Вал переключения передач
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 24132 | Стопорная шайба |
Загрузка ...
|
|
| 2 | 24131/2V49FMM | Стопорный винт возвратной пружины |
Загрузка ...
|
|
| 3 | 24310 | Фиксатор включенной передачи |
Загрузка ...
|
|
| 4 | 24323 | Пружина фиксатора |
Загрузка ...
|
|
| 5 | 24190 | Сальник вала переключения |
Загрузка ...
|
|
| 6 | 24110 | Вал переключения передач |
Загрузка ...
|
|
| 7 | 24122 | Пружина рычага |
Загрузка ...
|
|
| 8 | 24123 | Возвратная пружина вала переключения перед ач |
Загрузка ...
|
|
| 9 | GB/T896-1986 | Кольцо съемное |
Загрузка ...
|
|
| 10 | 24322 | Шайба |
Загрузка ...
|
|
| 11 | 24124 | Шайба |
Загрузка ...
|
|
| 12 | GB/T896-1986 | Кольцо съемное |
Загрузка ...
|
|
| 13 | Ножной рычаг переключения передач | Ножной рычаг переключения передач |
Загрузка ...
|
|
| 14 | Резиновый валик ножного рычага | Резиновый валик ножного рычага |
Загрузка ...
|
|
| 15 | Наконечник тяги | Наконечник тяги |
Загрузка ...
|
|
| 16 | Болт М6х20 | Болт М6х20 |
Загрузка ...
|
|
| 17 | Рычаг переключения | Рычаг переключения |
Загрузка ...
|
|
| 18 | Тяга ножного рычага переключения | Тяга ножного рычага переключения |
Загрузка ...
|
|
| 19 | Гайка М6 | Гайка М6 |
Загрузка ...
|
|
| 20 | Гайка М6 | Гайка М6 |
Загрузка ...
|
|
| 21 | Шайба | Шайба |
Загрузка ...
|
|
| 22 | Кольцо стопорное | Кольцо стопорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
