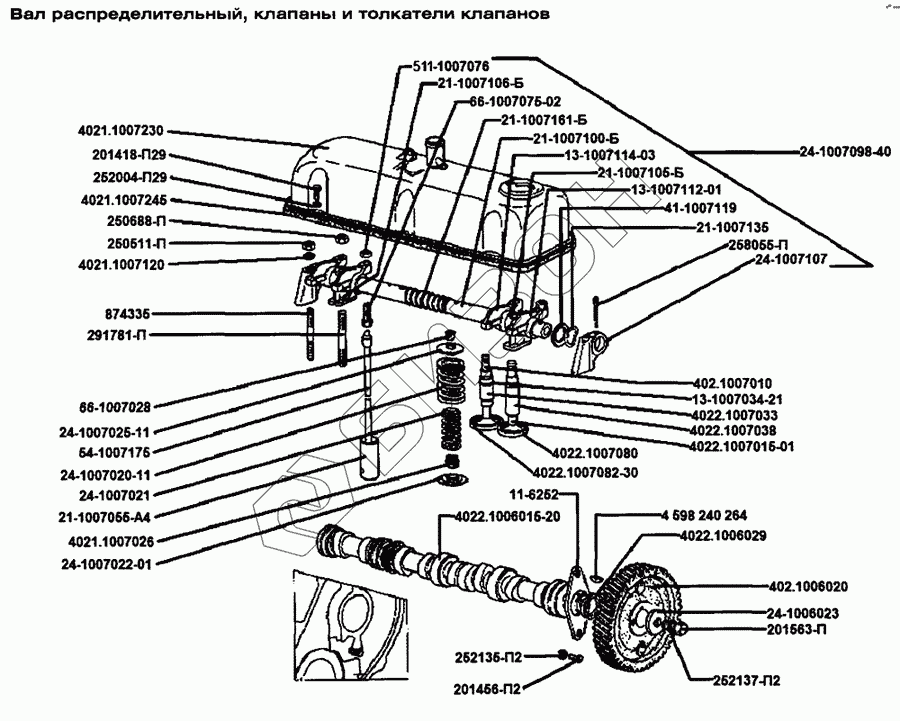

Графический каталог запасных частей к технике: ЗМЗ-402.10. Вал распределительный, клапаны, толкатели клапанов
4021.1007230
24-1007098-40
21-1007100-Б
21-1007105-Б
21-1007106-Б
24-1007107
13-1007112-01
13-1007114-03
4021.1007120
41-1007119
21-1007135
21-1007161-Б
54-1007175
4021.1007245
201563-П
252137-П2
201456-П2
252135-П2
258055-П
291781-П
874335
250511-П
250688-П
252004-П29
201418-П29
45 9824 0264
4022.1007033
402.1006020
24-1006023
4022.1006029
11-6252
402.1007010
4022.1007015-01
24-1007020-11
24-1007021
24-1007022-01
24-1007025-11
4021.1007026
66-1007028
4022.1006015-20
13-1007034-21
4022.1007038
21-1007055-А4
66-1007075-02
511.1007076
4022.1007080
4022.1007082-30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4021.1007230 | 4021.1007230 | Крышка коромысел |
Загрузка ...
|
|
| 24-1007098-40 | 24-1007098-40 | Ось с коромыслами и стойками |
Загрузка ...
|
|
| 21-1007100-Б | 21-1007100-Б | Ось коромысел |
Загрузка ...
|
|
| 21-1007105-Б | 21-1007105-Б | Стойка оси коромысел первая, вторая, третья |
Загрузка ...
|
|
| 21-1007106-Б | 21-1007106-Б | Стойка оси коромысел четвертая |
Загрузка ...
|
|
| 24-1007107 | 24-1007107 | Стойка оси коромысел крайняя |
Загрузка ...
|
|
| 13-1007112-01 | 13-1007112-01 | Коромысло клапана с регулировочным винтом |
Загрузка ...
|
|
| 13-1007114-03 | 13-1007114-03 | Коромысло клапана с втулкой |
Загрузка ...
|
|
| 4021.1007120 | 4021.1007120 | Шайба стойки оси |
Загрузка ...
|
|
| 21-1007121 | 21-1007121 | Втулка коромысел |
Загрузка ...
|
|
| 41-1007119 | 41-1007119 | Шайба оси коромысел |
Загрузка ...
|
|
| 21-1007135 | 21-1007135 | Шайба пружинная оси |
Загрузка ...
|
|
| 21-1007161-Б | 21-1007161-Б | Пружина распорная |
Загрузка ...
|
|
| 21-1007175-Б | 21-1007175-Б | Штанга толкателя клапана (для двигателя ЗМЗ-4025) |
Загрузка ...
|
|
| 54-1007175 | 54-1007175 | Штанга толкателя клапана (для двигателя ЗМЗ-4026) |
Загрузка ...
|
|
| 4022.1007082-50 | 4022.1007082-50 | Седло вставное впускного клапана номинального и ремонтных размеров |
Загрузка ...
|
|
| 4021.1007245 | 4021.1007245 | Прокладка крышки коромысел |
Загрузка ...
|
|
| 52-1007277 | 52-1007277 | Прокладка |
Загрузка ...
|
|
| 201563-П | 201563-П | Болт М12x1,25-6gх30 |
Загрузка ...
|
|
| 252137-П2 | 252137-П2 | Шайба 12 ОТ |
Загрузка ...
|
|
| 201456-П2 | 201456-П2 | Болт М8-6gх20 |
Загрузка ...
|
|
| 252135-П2 | 252135-П2 | Шайба 8Т |
Загрузка ...
|
|
| 258055-П | 258055-П | Шплинт 4x36 |
Загрузка ...
|
|
| 291781-П | 291781-П | Шпилька 2-М10x1x65 |
Загрузка ...
|
|
| 874335 | 874335 | Шпилька 2-М8х1х58 |
Загрузка ...
|
|
| 250511-П | 250511-П | Гайка М8х1-6Н |
Загрузка ...
|
|
| 250688-П | 250688-П | Гайка М10x1 |
Загрузка ...
|
|
| 252004-П29 | 252004-П29 | Шайба 6 |
Загрузка ...
|
|
| 201418-П29 | 201418-П29 | Болт М6-6gх16 |
Загрузка ...
|
|
| 45 9824 0264 | 45 9824 0264 | Шпонка 5x9 |
Загрузка ...
|
|
| 4022.1007033 | 4022.1007033 | Втулка направляющая впускного клапана |
Загрузка ...
|
|
| 402.1006020 | 402.1006020 | Шестерня распределительного вала |
Загрузка ...
|
|
| 24-1006023 | 24-1006023 | Шайба |
Загрузка ...
|
|
| 4022.1006029 | 4022.1006029 | Кольцо распорное распределительного вала |
Загрузка ...
|
|
| 11-6252 | 11-6252 | Фланец упорный распределительного вала |
Загрузка ...
|
|
| 24-1000103-01 | 24-1000103-01 | Втулки распределительного вала. Комплект для зап. частей |
Загрузка ...
|
|
| 4021.1000106 | 4021.1000106 | Шестерни распределительные. Комплект для зап. частей |
Загрузка ...
|
|
| 402.1007010 | 402.1007010 | Клапан впускной |
Загрузка ...
|
|
| 4022.1007015-01 | 4022.1007015-01 | Клапан выпускной |
Загрузка ...
|
|
| 24-1007020-11 | 24-1007020-11 | Пружина клапана наружная |
Загрузка ...
|
|
| 24-1007021 | 24-1007021 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 24-1007022-01 | 24-1007022-01 | Шайба опорная |
Загрузка ...
|
|
| 24-1007025-11 | 24-1007025-11 | Тарелка пружины клапана |
Загрузка ...
|
|
| 4021.1007026 | 4021.1007026 | Колпачок маслоотражательный с пружиной |
Загрузка ...
|
|
| 66-1007028 | 66-1007028 | Сухарь клапана |
Загрузка ...
|
|
| 4022.1006015-20 | 4022.1006015-20 | Вал распределительный |
Загрузка ...
|
|
| 4022.1007033-10 | 4022.1007033-10 | Втулка направляющая впускного клапана номинального и ремонтных размеров |
Загрузка ...
|
|
| 4022.1007033-20 | 4022.1007033-20 | Втулка направляющая впускного клапана номинального и ремонтных размеров |
Загрузка ...
|
|
| 13-1007034-21 | 13-1007034-21 | Кольцо стопорное направляющей втулки |
Загрузка ...
|
|
| 4022.1007038 | 4022.1007038 | Втулка направляющая выпускного клапана |
Загрузка ...
|
|
| 4022.1007038-10 | 4022.1007038-10 | Втулка направляющая выпускного клапана номинального и ремонтных размеров |
Загрузка ...
|
|
| 4022.1007038-20 | 4022.1007038-20 | Втулка направляющая выпускного клапана номинального и ремонтных размеров |
Загрузка ...
|
|
| 21-1007055-А4 | 21-1007055-А4 | Толкатель клапана |
Загрузка ...
|
|
| 66-1007075-02 | 66-1007075-02 | Винт регулировочный клапана |
Загрузка ...
|
|
| 511.1007076 | 511.1007076 | Гайка регулировочного винта |
Загрузка ...
|
|
| 4022.1007080 | 4022.1007080 | Седло вставное выпускного клапана |
Загрузка ...
|
|
| 4022.1007080-10 | 4022.1007080-10 | Седло вставное выпускного клапана номинального и ремонтных размеров |
Загрузка ...
|
|
| 4022.1007080-20 | 4022.1007080-20 | Седло вставное выпускного клапана номинального и ремонтных размеров |
Загрузка ...
|
|
| 4022.1007082-30 | 4022.1007082-30 | Седло вставное впускного клапана |
Загрузка ...
|
|
| 4022.1007082-40 | 4022.1007082-40 | Седло вставное впускного клапана номинального и ремонтных размеров |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
