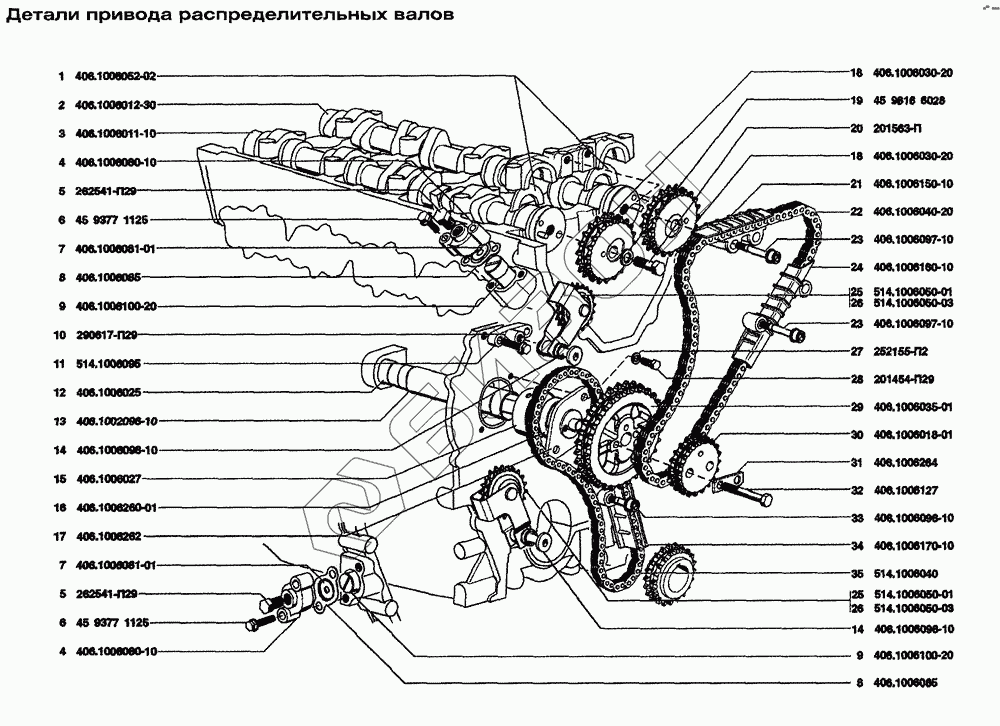

Графический каталог запасных частей к технике: ЗМЗ-4062.10. Детали привода распределительных валов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
45 9816 6028
406.1006127
406.1006150-10
406.1006160-10
406.1006170-10
406.1006260-01
406.1006262
406.1006264
262541-П29
262541-П29
406.1006100-20
406.1006100-20
45 9377 1125
45 9377 1125
514.1006050-01
514.1006050-01
514.1006050-03
514.1006050-03
514.1006040
406.1002096-10
290617-П29
201454-П29
252155-П2
201563-П
406.1006012-30
406.1006018-01
406.1006025
406.1006027
406.1006030-20
406.1006030-20
406.1006035-01
406.1006011-10
406.1006040-20
406.1006052-02
406.1006080-10
406.1006080-10
406.1006081-01
406.1006081-01
406.1006085
406.1006085
514.1006095
406.1006096-10
406.1006096-10
406.1006097-10
406.1006097-10
406.1006098-10
Позиция на иллюстрации Заводской номер детали Название детали Цена
45 9816 6028 45 9816 6028 Шайба 12Н пружинная
Загрузка ...
406.1006127 406.1006127 Болт
Загрузка ...
406.1006150-10 406.1006150-10 Успокоитель цепи верхний
Загрузка ...
406.1006160-10 406.1006160-10 Успокоитель цепи средний
Загрузка ...
406.1006170-10 406.1006170-10 Успокоитель цепи нижний
Загрузка ...
406.1006260-01 406.1006260-01 Вал промежуточный
Загрузка ...
406.1006262 406.1006262 Фланец промежуточного вала
Загрузка ...
406.1006264 406.1006264 Пластина стопорная
Загрузка ...
406.3847026-20 406.3847026-20 Пластина датчика фазы
Загрузка ...
262541-П29 262541-П29 Пробка КГ 1/8
Загрузка ...
406.1006100-20 406.1006100-20 Натяжитель цели гидравлический
Загрузка ...
45 9377 1125 45 9377 1125 Болт М8х35
Загрузка ...
514.1006050-01 514.1006050-01 Рычаг натяжного устройства со звездочкой
Загрузка ...
514.1006050-03 514.1006050-03 Рычаг натяжного устройства со звездочкой
Загрузка ...
514.1006040 514.1006040 Цепь привода распределительных валов нижняя (Z=72)
Загрузка ...
406.1002096-10 406.1002096-10 Труба промежуточного вала
Загрузка ...
290617-П29 290617-П29 Болт М8-6gх22
Загрузка ...
201454-П29 201454-П29 Болт М8-6gх16
Загрузка ...
252155-П2 252155-П2 Шайба 8Л
Загрузка ...
201563-П 201563-П Болт М12x1,25-6gх30
Загрузка ...
514.1006040 514.1006040 Цепь привода распределительных валов нижняя (Z=72)
Загрузка ...
4061.1006011 4061.1006011 Вал распределительный впускных клапанов
Загрузка ...
4061.1006012 4061.1006012 Вал распределительный выпускных клапанов
Загрузка ...
406.1006012-30 406.1006012-30 Вал распределительный выпускных клапанов
Загрузка ...
406.1006018-01 406.1006018-01 Звездочка промежуточного вала ведущая
Загрузка ...
406.1006025 406.1006025 Втулка промежуточного вала
Загрузка ...
406.1006027 406.1006027 Втулка
Загрузка ...
406.1006030-20 406.1006030-20 Звездочка распределительного вала
Загрузка ...
406.1006030-10 406.1006030-10 Звездочка распределительного вала
Загрузка ...
406.1006035-01 406.1006035-01 Звездочка промежуточного вала ведомая
Загрузка ...
406.1006011-10 406.1006011-10 Вал распределительный впускных клапанов
Загрузка ...
406.1006040-20 406.1006040-20 Цепь привода распределительных валов верхняя (Z=92)
Загрузка ...
406.1006052-02 406.1006052-02 Фланец упорный
Загрузка ...
406.1006080-10 406.1006080-10 Крышка гидронатяжителя
Загрузка ...
406.1006081-01 406.1006081-01 Прокладка шумоизоляционная гидронатяжителя
Загрузка ...
406.1006085 406.1006085 Прокладка крышки
Загрузка ...
514.1006095 514.1006095 Опора болта натяжного устройства
Загрузка ...
406.1006096-10 406.1006096-10 Болт успокоителей
Загрузка ...
406.1006097-10 406.1006097-10 Болт успокоителей
Загрузка ...
406.1006098-10 406.1006098-10 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
