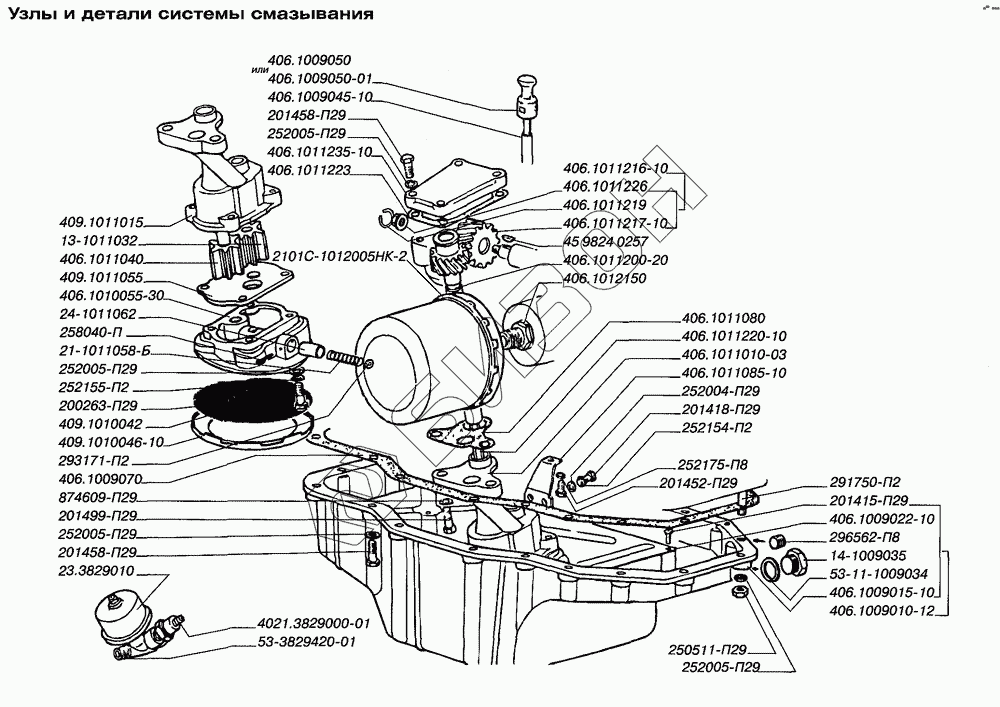

Графический каталог запасных частей к технике: ЗМЗ-4062.10. Узлы и детали системы смазывания
23.3829010
409.1011055
258040-П
252155-П2
252005-П29
252005-П29
252005-П29
252005-П29
200263-П29
293171-П2
874609-П29
201499-П29
201458-П29
2101C-1012005HK-2
406.1012150
296562-П8
201458-П29
252004-П29
201418-П29
252154-П2
252175-П8
201452-П29
250511-П29
291750-П2
201415-П29
406.1009015-10
406.1009050-01
406.1011217-10
45 9824 0257
406.1011226
4021.3829000-01
53-3829420-01
406.1009045-10
406.1010055-30
409.1010046-10
409.1010042
406.1009070
406.1009050
14-1009035
53-11-1009034
406.1009022-10
406.1011080
406.1011235-10
406.1011223
406.1011220-10
406.1011219
406.1011216-10
406.1011200-20
406.1011085-10
406.1009010-12
24-1011062
21-1011058-Б
406.1011040
13-1011032
409.1011015
406.1011010-03
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 23.3829010 | 23.3829010 | Датчик указателя давления масла (23.3829) |
Загрузка ...
|
|
| 409.1011055 | 409.1011055 | Перегородка масляного насоса |
Загрузка ...
|
|
| 258040-П | 258040-П | Шплинт 3,2x25 |
Загрузка ...
|
|
| 252155-П2 | 252155-П2 | Шайба 8Л |
Загрузка ...
|
|
| 252005-П29 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 200263-П29 | 200263-П29 | Болт М8-6gх35 |
Загрузка ...
|
|
| 293171-П2 | 293171-П2 | Шайба 5 |
Загрузка ...
|
|
| 874609-П29 | 874609-П29 | Шайба 10 |
Загрузка ...
|
|
| 201499-П29 | 201499-П29 | Болт М10-6gх30 |
Загрузка ...
|
|
| 201458-П29 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 2101C-1012005HK-2 | 2101C-1012005HK-2 | Фильтр очистки масла |
Загрузка ...
|
|
| 406.1013145 | 406.1013145 | Штуцер |
Загрузка ...
|
|
| 406.1013085 | 406.1013085 | Прокладка термоклапана |
Загрузка ...
|
|
| 406.1013080 | 406.1013080 | Термоклапан |
Загрузка ...
|
|
| 406.1013140 | 406.1013140 | Кран запорный |
Загрузка ...
|
|
| 53-1013097 | 53-1013097 | Корпус клапана масляного радиатора |
Загрузка ...
|
|
| 63-1013095 | 63-1013095 | Клапан масляного радиатора в сборе |
Загрузка ...
|
|
| 406.1012150-10 | 406.1012150-10 | Штуцер крепления фильтра очистки масла |
Загрузка ...
|
|
| 406.1012150 | 406.1012150 | Штуцер крепления фильтра |
Загрузка ...
|
|
| 296562-П8 | 296562-П8 | Пробка КГ1/4" |
Загрузка ...
|
|
| 201458-П29 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 252004-П29 | 252004-П29 | Шайба 6 |
Загрузка ...
|
|
| 201418-П29 | 201418-П29 | Болт М6-6gх16 |
Загрузка ...
|
|
| 252154-П2 | 252154-П2 | Шайба 6Л |
Загрузка ...
|
|
| 252175-П8 | 252175-П8 | Шайба 8 |
Загрузка ...
|
|
| 201452-П29 | 201452-П29 | Болт М8-6gх12 |
Загрузка ...
|
|
| 250511-П29 | 250511-П29 | Гайка М8х1-6Н |
Загрузка ...
|
|
| 291750-П2 | 291750-П2 | Шпилька М8х1х25 |
Загрузка ...
|
|
| 406.1012005-02 | 406.1012005-02 | Фильтр очистки масла |
Загрузка ...
|
|
| 201415-П29 | 201415-П29 | Болт М6-6gх10 |
Загрузка ...
|
|
| 406.1009015-10 | 406.1009015-10 | Картер масляный |
Загрузка ...
|
|
| 406.1009050-01 | 406.1009050-01 | Указатель уровня масла |
Загрузка ...
|
|
| 406.1011217-10 | 406.1011217-10 | Шестерня ведущая |
Загрузка ...
|
|
| 45 9824 0257 | 45 9824 0257 | Шпонка 3х6,5 |
Загрузка ...
|
|
| 406.1011226 | 406.1011226 | Гайка М8 |
Загрузка ...
|
|
| 4021.3829000-01 | 4021.3829000-01 | Датчик аварийного давления масла |
Загрузка ...
|
|
| 53-3829420-01 | 53-3829420-01 | Штуцер датчиков давления масла |
Загрузка ...
|
|
| 406.1009045-10 | 406.1009045-10 | Трубка указателя уровня масла |
Загрузка ...
|
|
| 406.1010055-30 | 406.1010055-30 | Патрубок приемный масляного насоса |
Загрузка ...
|
|
| 409.1010046-10 | 409.1010046-10 | Каркас сетки |
Загрузка ...
|
|
| 409.1010042 | 409.1010042 | Сетка приемного патрубка |
Загрузка ...
|
|
| 406.1009154-10 | 406.1009154-10 | Корпус крышки маслоналивного патрубка |
Загрузка ...
|
|
| 406.1009150 | 406.1009150 | Планка запорная крышки |
Загрузка ...
|
|
| 406.1009146-01 | 406.1009146-01 | Крышка маслоналивного патрубка |
Загрузка ...
|
|
| 406.1009070 | 406.1009070 | Прокладка масляного картера |
Загрузка ...
|
|
| 406.1009050 | 406.1009050 | Указатель уровня масла |
Загрузка ...
|
|
| 409.1010055-20 | 409.1010055-20 | Патрубок приемный масляного насоса |
Загрузка ...
|
|
| 14-1009035 | 14-1009035 | Пробка масляного картера |
Загрузка ...
|
|
| 53-11-1009034 | 53-11-1009034 | Прокладка пробки |
Загрузка ...
|
|
| 406.1009022-10 | 406.1009022-10 | Маслоуспокоитель |
Загрузка ...
|
|
| 409.1009015-20 | 409.1009015-20 | Картер масляный |
Загрузка ...
|
|
| 4061.1009015-20 | 4061.1009015-20 | Картер масляный |
Загрузка ...
|
|
| 406.1009015-21 | 406.1009015-21 | Картер масляный |
Загрузка ...
|
|
| 409.1009010 | 409.1009010 | Картер масляный в сборе |
Загрузка ...
|
|
| 4061.1009010-11 | 4061.1009010-11 | Картер масляный в сборе |
Загрузка ...
|
|
| 406.1011080 | 406.1011080 | Прокладка масляного насоса |
Загрузка ...
|
|
| 24-1011391 | 24-1011391 | Втулка установочная |
Загрузка ...
|
|
| 406.1011235-10 | 406.1011235-10 | Крышка привода масляного насоса |
Загрузка ...
|
|
| 406.1011223 | 406.1011223 | Прокладка крышки привода |
Загрузка ...
|
|
| 406.1011220-10 | 406.1011220-10 | Валик привода масляного насоса |
Загрузка ...
|
|
| 406.1011219 | 406.1011219 | Кольцо стопорное |
Загрузка ...
|
|
| 406.1011216-10 | 406.1011216-10 | Шестерня ведущая с гайкой |
Загрузка ...
|
|
| 406.1011200-20 | 406.1011200-20 | Привод масляного насоса |
Загрузка ...
|
|
| 406.1011085-10 | 406.1011085-10 | Держатель масляного насоса |
Загрузка ...
|
|
| 406.1009010-12 | 406.1009010-12 | Картер масляный в сборе |
Загрузка ...
|
|
| 24-1011062 | 24-1011062 | Плунжер редукционного клапана |
Загрузка ...
|
|
| 21-1011058-Б | 21-1011058-Б | Пружина редукционного клапана |
Загрузка ...
|
|
| 409.1011055-01 | 409.1011055-01 | Перегородка масляного насоса |
Загрузка ...
|
|
| 406.1011040 | 406.1011040 | Валик масляного насоса с ведущей шестерней |
Загрузка ...
|
|
| 13-1011032 | 13-1011032 | Шестерня ведущая |
Загрузка ...
|
|
| 409.1011015 | 409.1011015 | Корпус масляного насоса с осью |
Загрузка ...
|
|
| 409.1011010-02 | 409.1011010-02 | Насос масляный |
Загрузка ...
|
|
| 406.1011010-03 | 406.1011010-03 | Насос масляный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
