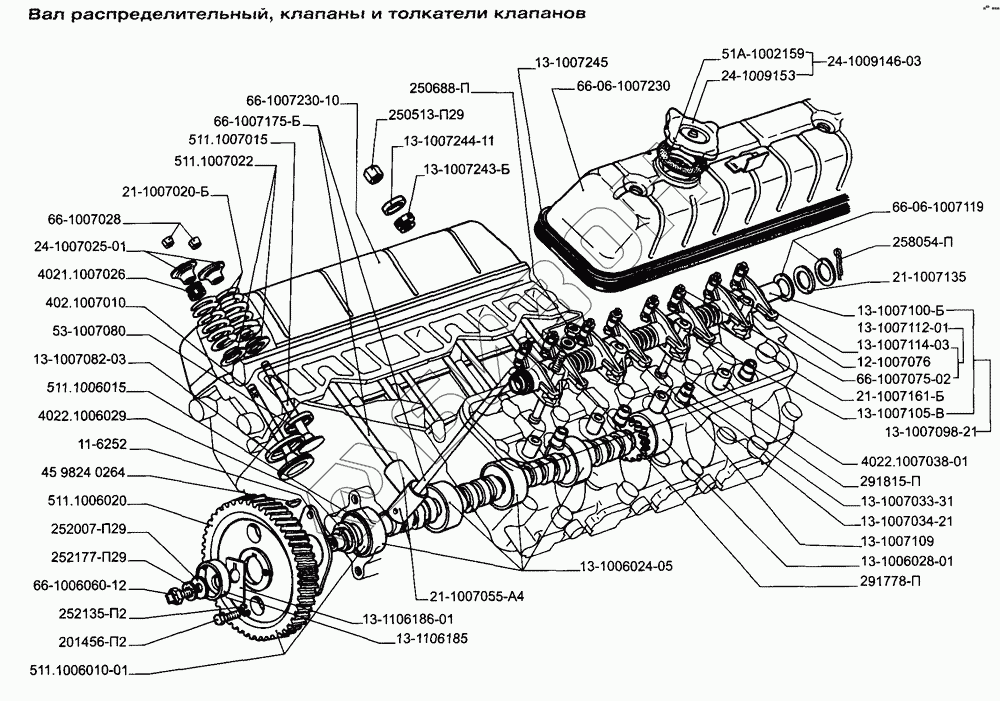

Графический каталог запасных частей к технике: ЗМЗ-5234.10. Вал распределительный, клапаны, толкатели клапанов
66-06-1007230
24-1009146-03
24-1009153
13-1007245
13-1007244-11
13-1007243-Б
66-1007230-10
51А-1002159
66-1007175-Б
21-1007161-Б
21-1007135
66-06-1007119
13-1007114-03
13-1007112-01
13-1007105-В
13-1106186-01
13-1106185
511.1006010-01
45 9824 0264
201456-П2
252135-П2
252177-П29
252007-П29
13-1007109
12-1007076
291778-П
291815-П
258054-П
250688-П
250513-П29
4022.1006029
24-1007025-01
511.1007022
21-1007020-Б
511.1007015
402.1007010
11-6252
66-1007028
66-1006060-12
13-1006028-01
13-1006024-05
511.1006020
511.1006015
4021.1007026
13-1007033-31
13-1007034-21
4022.1007038-01
21-1007055-А4
66-1007075-02
53-1007080
13-1007082-03
13-1007098-21
13-1007100-Б
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 66-06-1007230 | 66-06-1007230 | Крышка коромысел левая |
Загрузка ...
|
|
| 24-1009146-03 | 24-1009146-03 | Крышка маслоналивного патрубка с прокладкой |
Загрузка ...
|
|
| 24-1009153 | 24-1009153 | Крышка маслоналивного патрубка |
Загрузка ...
|
|
| 13-1007245 | 13-1007245 | Прокладка крышки коромысел |
Загрузка ...
|
|
| 13-1007244-11 | 13-1007244-11 | Шайба специальная |
Загрузка ...
|
|
| 13-1007243-Б | 13-1007243-Б | Прокладка уплотнительная |
Загрузка ...
|
|
| 13-1007231-32 | 13-1007231-32 | Крышка коромысел |
Загрузка ...
|
|
| 513.1007231 | 513.1007231 | Крышка коромысел |
Загрузка ...
|
|
| 66-1007230-10 | 66-1007230-10 | Крышка коромысел правая |
Загрузка ...
|
|
| 51А-1002159 | 51А-1002159 | Прокладка уплотнительная крышки |
Загрузка ...
|
|
| 66-1007175-Б | 66-1007175-Б | Штанга толкателя |
Загрузка ...
|
|
| 21-1007161-Б | 21-1007161-Б | Пружина распорная |
Загрузка ...
|
|
| 21-1007135 | 21-1007135 | Шайба пружинная оси |
Загрузка ...
|
|
| 66-06-1007119 | 66-06-1007119 | Шайба |
Загрузка ...
|
|
| 13-1007114-03 | 13-1007114-03 | Коромысло клапана с втулкой |
Загрузка ...
|
|
| 13-1007112-01 | 13-1007112-01 | Коромысло клапана с регулировочным винтом |
Загрузка ...
|
|
| 13-1007109 | 13-1007109 | Втулка установочная кронштейна топливного насоса |
Загрузка ...
|
|
| 13-1007105-В | 13-1007105-В | Стойка оси коромысел |
Загрузка ...
|
|
| 13-1106186-01 | 13-1106186-01 | Балансир |
Загрузка ...
|
|
| 13-1106185 | 13-1106185 | Эксцентрик |
Загрузка ...
|
|
| 511.1006010-01 | 511.1006010-01 | Вал распределительный |
Загрузка ...
|
|
| 45 9824 0264 | 45 9824 0264 | Шпонка 5x9 |
Загрузка ...
|
|
| 201456-П2 | 201456-П2 | Болт М8-6gх20 |
Загрузка ...
|
|
| 252135-П2 | 252135-П2 | Шайба 8Т |
Загрузка ...
|
|
| 252177-П29 | 252177-П29 | Шайба 12 |
Загрузка ...
|
|
| 252007-П29 | 252007-П29 | Шайба 12 |
Загрузка ...
|
|
| 13-1007109 | 13-1007109 | Втулка установочная кронштейна топливного насоса |
Загрузка ...
|
|
| 12-1007076 | 12-1007076 | Гайка регулировочного винта |
Загрузка ...
|
|
| 291778-П | 291778-П | Шпилька 2-М10х1х112 |
Загрузка ...
|
|
| 291815-П | 291815-П | Шпилька 2-М10x1x80 |
Загрузка ...
|
|
| 258054-П | 258054-П | Шплинт |
Загрузка ...
|
|
| 250688-П | 250688-П | Гайка М10x1 |
Загрузка ...
|
|
| 250513-П29 | 250513-П29 | Гайка М10х1-6Н |
Загрузка ...
|
|
| 4022.1006029 | 4022.1006029 | Кольцо распорное распределительного вала |
Загрузка ...
|
|
| 24-1007025-01 | 24-1007025-01 | Тарелка пружины клапана |
Загрузка ...
|
|
| 511.1007022 | 511.1007022 | Шайба опорной пружины клапана |
Загрузка ...
|
|
| 21-1007020-Б | 21-1007020-Б | Пружина клапана |
Загрузка ...
|
|
| 511.1007015 | 511.1007015 | Клапан выпускной |
Загрузка ...
|
|
| 402.1007010 | 402.1007010 | Клапан впускной |
Загрузка ...
|
|
| п/гр 1007 | п/гр 1007 | Клапаны и толкатели клапанов |
Загрузка ...
|
|
| 511.1000106 | 511.1000106 | Шестерни распределительные. Комплект для зап.частей |
Загрузка ...
|
|
| 11-6252 | 11-6252 | Фланец упорный распределительного вала |
Загрузка ...
|
|
| 66-1007028 | 66-1007028 | Сухарь клапана |
Загрузка ...
|
|
| 53-11-1006267 | 53-11-1006267 | Скоба |
Загрузка ...
|
|
| 66-1006060-12 | 66-1006060-12 | Болт крепления шестерни распределительного вала |
Загрузка ...
|
|
| 53-11-1006049 | 53-11-1006049 | Трубка смазки распределительных шестерен |
Загрузка ...
|
|
| 13-1000103-01 | 13-1000103-01 | Втулки распределительного вала. Комплект для зап.частей |
Загрузка ...
|
|
| 13-1006028-01 | 13-1006028-01 | Втулка распределительного вала пятая |
Загрузка ...
|
|
| 13-1006024-05 | 13-1006024-05 | Втулка распределительного вала первая |
Загрузка ...
|
|
| 511.1006020 | 511.1006020 | Шестерня распределительного вала |
Загрузка ...
|
|
| 511.1006015 | 511.1006015 | Вал распределительный |
Загрузка ...
|
|
| 4021.1007026 | 4021.1007026 | Колпачок маслоотражательный с пружиной |
Загрузка ...
|
|
| 13-1007033-31 | 13-1007033-31 | Втулка направляющая впускного клапана номинального размера |
Загрузка ...
|
|
| 13-1007033-61 | 13-1007033-61 | Втулка направляющая впускного клапана ремонтных размеров |
Загрузка ...
|
|
| 13-1007034-21 | 13-1007034-21 | Кольцо стопорное направляющей втулки |
Загрузка ...
|
|
| 4022.1007038-01 | 4022.1007038-01 | Втулка направляющая выпускного клапана номинального размера |
Загрузка ...
|
|
| 4022.1007038-01-Р1 | 4022.1007038-01-Р1 | Втулка направляющая выпускного клапана ремонтных размеров |
Загрузка ...
|
|
| 21-1007055-А4 | 21-1007055-А4 | Толкатель клапана |
Загрузка ...
|
|
| 66-1007075-02 | 66-1007075-02 | Винт регулировочный клапана |
Загрузка ...
|
|
| 511.1007076 | 511.1007076 | Гайка регулировочного винта |
Загрузка ...
|
|
| 53-1007080 | 53-1007080 | Седло вставное выпускного клапана номинального размера |
Загрузка ...
|
|
| 53-1007080-10 | 53-1007080-10 | Седло вставное выпускного клапана ремонтных размеров |
Загрузка ...
|
|
| 13-1007082-03 | 13-1007082-03 | Седло вставное впускного клапана номинального размера |
Загрузка ...
|
|
| 13-1007082-13 | 13-1007082-13 | Седло вставное впускного клапана ремонтных размеров |
Загрузка ...
|
|
| 13-1007098-21 | 13-1007098-21 | Ось с коромыслами и стойками |
Загрузка ...
|
|
| 13-1007100-Б | 13-1007100-Б | Ось коромысел с заглушками |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
