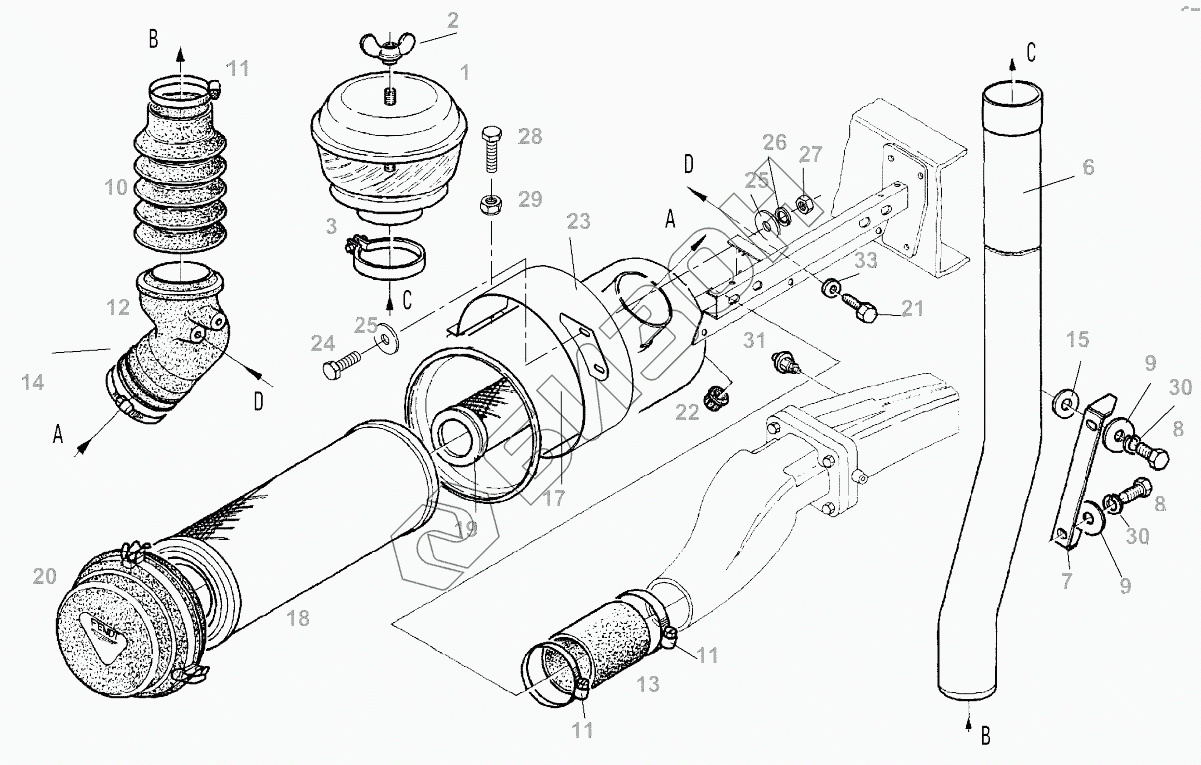

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. AIR CLEANER
1
1
2
3
6
7
8
8
9
9
10
11
11
11
12
13
14
15
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F312200090080 | DUST CUP |
Загрузка ...
|
|
| 1 | G312200090110 | PRE-CLEANER |
Загрузка ...
|
|
| 2 | F186204901020 | WING NUT |
Загрузка ...
|
|
| 3 | F312200090010 | HOSE CLIP |
Загрузка ...
|
|
| 6 | Н524200090010 | INTAKE HOSE |
Загрузка ...
|
|
| 7 | 524200090031 | ANGLE |
Загрузка ...
|
|
| 8 | Х487531541000 | HEXAGON SCREW |
Загрузка ...
|
|
| 9 | 024901010010 | DISC |
Загрузка ...
|
|
| 10 | 524200090010 | BELLOWS |
Загрузка ...
|
|
| 11 | Х458658200000 | HOSE CLIP |
Загрузка ...
|
|
| 12 | 524200091010 | ELBOW |
Загрузка ...
|
|
| 13 | 524200091020 | HOSE PIECE |
Загрузка ...
|
|
| 14 | Х458658800000 | HOSE CLIP |
Загрузка ...
|
|
| 15 | 818500010300 | RING |
Загрузка ...
|
|
| 17 | G524200091100 | AIR CLEANER |
Загрузка ...
|
|
| 18 | Н515200090100 | FILTER CARTRIDGE |
Загрузка ...
|
|
| 19 | Н716200090110 | SAFETY CARTRIDGE |
Загрузка ...
|
|
| 20 | F515200090010 | COVER |
Загрузка ...
|
|
| 21 | Х487531341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 22 | F524200091010 | CAP |
Загрузка ...
|
|
| 23 | Н524200091020 | SUPPORT |
Загрузка ...
|
|
| 24 | Х487527841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 25 | Х454306308000 | DISC |
Загрузка ...
|
|
| 26 | Х520803901000 | SPRING RING |
Загрузка ...
|
|
| 27 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 28 | Х487528241000 | HEXAGON SCREW |
Загрузка ...
|
|
| 29 | Х434102440000 | HEXAGON NUT |
Загрузка ...
|
|
| 30 | Х520804401000 | SPRING RING |
Загрузка ...
|
|
| 33 | Х450907508000 | DISC |
Загрузка ...
|
