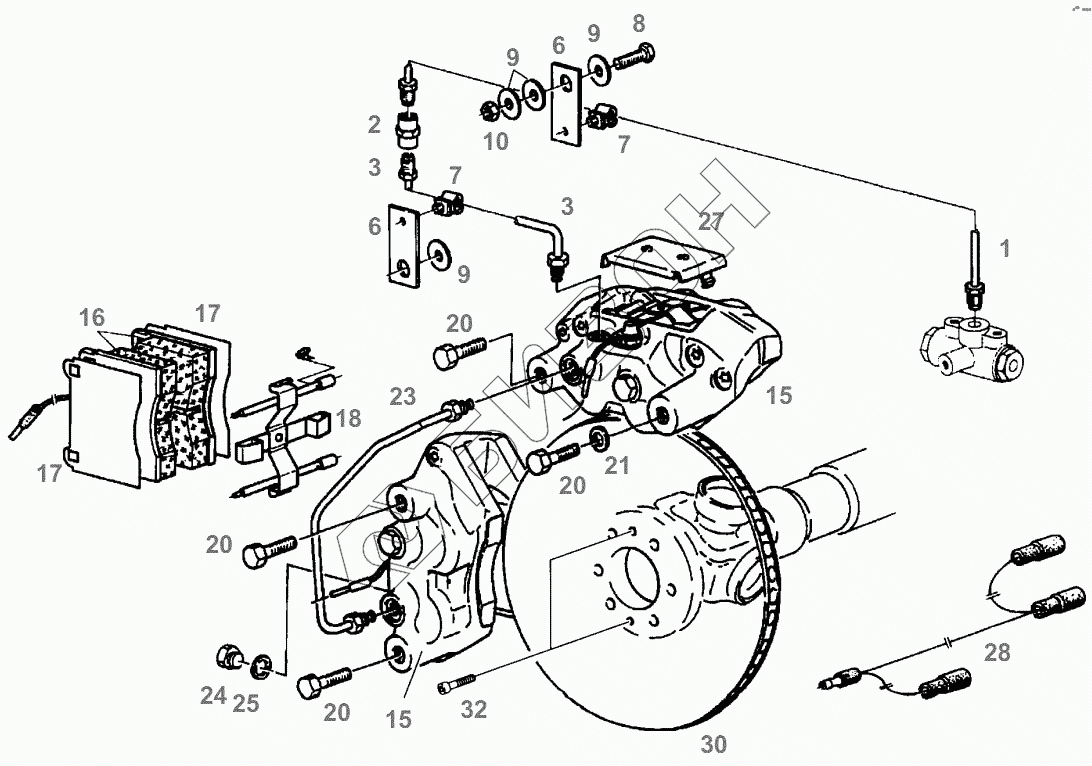

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. CALIPER
1
2
3
3
6
6
7
7
8
9
9
9
10
15
15
15
15
15
16
17
17
18
20
20
20
20
21
23
24
25
27
28
30
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 524100070270 | BRAKE PIPE |
Загрузка ...
|
|
| 2 | 395100070650 | INTERMEDIATE PIECE |
Загрузка ...
|
|
| 3 | 524100070260 | BRAKE PIPE |
Загрузка ...
|
|
| 6 | 291100070490 | SHACKLE |
Загрузка ...
|
|
| 7 | Х668468101000 | CABLE FASTENER |
Загрузка ...
|
|
| 8 | Х487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 9 | Х454306308000 | DISC |
Загрузка ...
|
|
| 10 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 15 | G198104072100 | CALIPER |
Загрузка ...
|
|
| 15 | G514100100060 | AIR-VENT VALVE |
Загрузка ...
|
|
| 15 | F514100100460 | PROTECTING CAP |
Загрузка ...
|
|
| 15 | F198104072040 | AIR-VENT VALVE |
Загрузка ...
|
|
| 16 | F198104072011 | BRAKE LINING KIT |
Загрузка ...
|
|
| 17 | F198104072020 | SHIM |
Загрузка ...
|
|
| 18 | F198104072030 | REPAIR KIT |
Загрузка ...
|
|
| 20 | X487535841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 21 | X450008708000 | DISC |
Загрузка ...
|
|
| 23 | 198104070150 | BRAKE PIPE |
Загрузка ...
|
|
| 24 | X483800000000 | LOCK SCREW |
Загрузка ...
|
|
| 25 | X540002478000 | SEALING RING |
Загрузка ...
|
|
| 27 | H198104072100 | MUDGUARD |
Загрузка ...
|
|
| 28 | H312900040090 | CABLE LOOM |
Загрузка ...
|
|
| 30 | 198104072011 | BRAKE DISC |
Загрузка ...
|
|
| 32 | X485007505000 | CYLIND. HEAD SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
