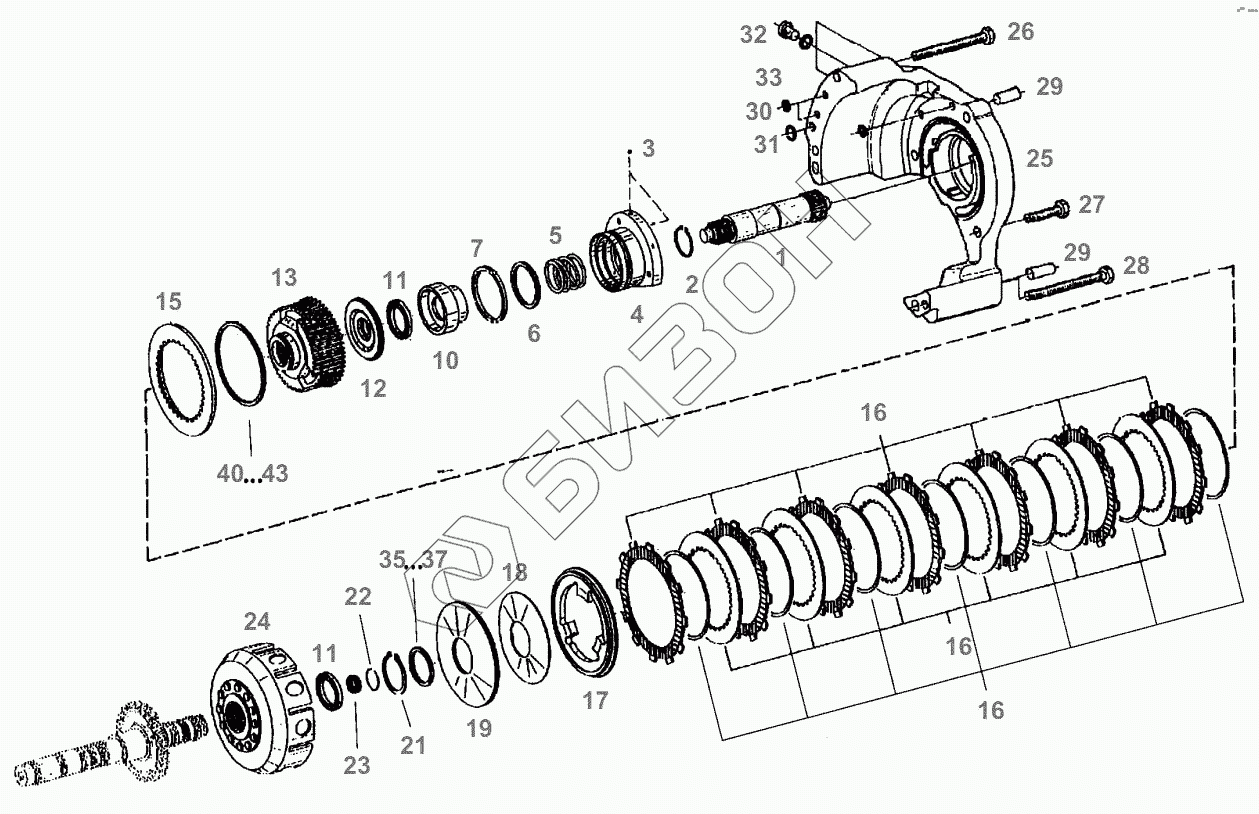

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. CLUTCH
1
2
3
4
5
6
7
10
11
11
12
13
16
16
16
16
16
17
18
18
19
21
22
23
24
25
26
27
28
29
29
30
31
32
33
35
35
35
35
35
35
35
35
36
36
36
36
36
36
37
37
40
40
40
40
40
40
41
41
41
41
41
41
41
41
41
41
42
42
42
42
42
42
42
42
42
42
43
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F514100100010 | CLUTCH SHAFT |
Загрузка ...
|
|
| 2 | Х530005246000 | CIRCLIP |
Загрузка ...
|
|
| 3 | F514100100220 | BALL |
Загрузка ...
|
|
| 4 | F514100100212 | PISTON CARRIER |
Загрузка ...
|
|
| 5 | F824100100290 | PRESSURE SPRING |
Загрузка ...
|
|
| 6 | F824100100310 | SEALING RING |
Загрузка ...
|
|
| 7 | F824100100300 | SEALING RING |
Загрузка ...
|
|
| 10 | F515100100010 | PISTON |
Загрузка ...
|
|
| 11 | F514100100030 | THRUST ROLL. BEARING |
Загрузка ...
|
|
| 12 | F514100100040 | THRUST COLLAR |
Загрузка ...
|
|
| 13 | F515100100370 | DISC CARRIER |
Загрузка ...
|
|
| 16 | F515100100350 | CLUTCH |
Загрузка ...
|
|
| 16 | G001990200610 | DISC KIT |
Загрузка ...
|
|
| 17 | F515100100040 | PRESSURE PLATE |
Загрузка ...
|
|
| 18 | F514100100170 | DISC SPRING |
Загрузка ...
|
|
| 18 | F515100100360 | DISC SPRING |
Загрузка ...
|
|
| 19 | F514100100160 | DISC SPRING ASSY |
Загрузка ...
|
|
| 21 | Х530006446000 | CIRCLIP |
Загрузка ...
|
|
| 22 | Х534110646000 | SNAP RING |
Загрузка ...
|
|
| 23 | F514100100200 | NEEDLE BEARING |
Загрузка ...
|
|
| 24 | F514100100340 | CLUTCH BELL |
Загрузка ...
|
|
| 25 | 514100100202 | COUPLING BRACKET |
Загрузка ...
|
|
| 26 | Х487532901000 | HEXAGON SCREW |
Загрузка ...
|
|
| 27 | Х487531941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 28 | Х487533105000 | HEXAGON SCREW |
Загрузка ...
|
|
| 29 | Х505558539000 | CYLINDRICAL PIN |
Загрузка ...
|
|
| 30 | Х548823666000 | O-RING |
Загрузка ...
|
|
| 31 | Х548844266000 | O-RING |
Загрузка ...
|
|
| 32 | Х483800401000 | LOCK SCREW |
Загрузка ...
|
|
| 33 | Х540003678000 | SEALING RING |
Загрузка ...
|
|
| 35 | F515100100080 | DISC |
Загрузка ...
|
|
| 35 | F514100100310 | DISC |
Загрузка ...
|
|
| 35 | F514100100300 | DISC |
Загрузка ...
|
|
| 35 | F514100100290 | DISC |
Загрузка ...
|
|
| 35 | F515100100050 | DISC |
Загрузка ...
|
|
| 35 | F515100100060 | DISC |
Загрузка ...
|
|
| 35 | F515100100070 | DISC |
Загрузка ...
|
|
| 35 | F514100100430 | SHIM SET |
Загрузка ...
|
|
| 36 | F514100100320 | DISC |
Загрузка ...
|
|
| 36 | F514100100390 | DISC |
Загрузка ...
|
|
| 36 | F514100100380 | DISC |
Загрузка ...
|
|
| 36 | F514100100360 | DISC |
Загрузка ...
|
|
| 36 | F514100100330 | DISC |
Загрузка ...
|
|
| 36 | F514100100370 | DISC |
Загрузка ...
|
|
| 37 | F514100100400 | DISC |
Загрузка ...
|
|
| 37 | F514100100410 | DISC |
Загрузка ...
|
|
| 40 | F515100100090 | DISC |
Загрузка ...
|
|
| 40 | F515100100100 | DISC |
Загрузка ...
|
|
| 40 | F515100100110 | DISC |
Загрузка ...
|
|
| 40 | F515100100120 | DISC |
Загрузка ...
|
|
| 40 | F514100100060 | DISC |
Загрузка ...
|
|
| 40 | F515100100140 | DISC |
Загрузка ...
|
|
| 41 | F515100100200 | DISC |
Загрузка ...
|
|
| 41 | F515100100220 | DISC |
Загрузка ...
|
|
| 41 | F515100100210 | DISC |
Загрузка ...
|
|
| 41 | F514100100080 | DISC |
Загрузка ...
|
|
| 41 | F515100100190 | DISC |
Загрузка ...
|
|
| 41 | F515100100170 | DISC |
Загрузка ...
|
|
| 41 | F514100100070 | DISC |
Загрузка ...
|
|
| 41 | F515100100160 | DISC |
Загрузка ...
|
|
| 41 | F515100100150 | DISC |
Загрузка ...
|
|
| 41 | F515100100180 | DISC |
Загрузка ...
|
|
| 42 | F515100100260 | DISC |
Загрузка ...
|
|
| 42 | F515100100300 | DISC |
Загрузка ...
|
|
| 42 | F515100100290 | DISC |
Загрузка ...
|
|
| 42 | F514100100100 | DISC |
Загрузка ...
|
|
| 42 | F515100100280 | DISC |
Загрузка ...
|
|
| 42 | F515100100270 | DISC |
Загрузка ...
|
|
| 42 | F515100100250 | DISC |
Загрузка ...
|
|
| 42 | F514100100090 | DISC |
Загрузка ...
|
|
| 42 | F515100100240 | DISC |
Загрузка ...
|
|
| 42 | F515100100230 | DISC |
Загрузка ...
|
|
| 43 | F515100100310 | DISC |
Загрузка ...
|
|
| 43 | F515100100320 | DISC |
Загрузка ...
|
|
| 43 | F515100100330 | DISC |
Загрузка ...
|
|
| 43 | F515100100340 | DISC |
Загрузка ...
|
