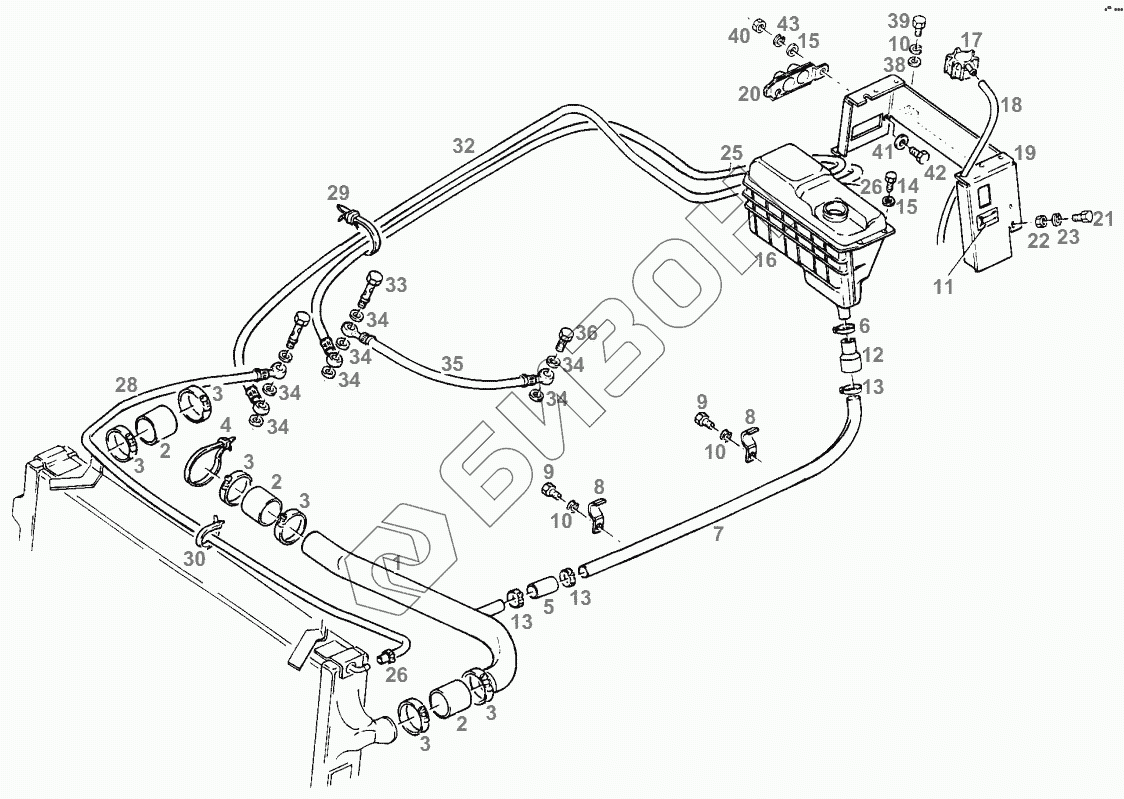

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. COOL. WATER PIPING
1
2
2
2
3
3
3
3
3
3
4
5
6
7
8
8
9
9
10
10
10
11
12
12
13
13
13
13
14
15
15
16
17
18
19
20
21
21
22
22
23
23
25
26
26
28
29
30
32
33
34
34
34
34
34
34
34
35
36
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н524200050031 | COLL. WATER PIPING |
Загрузка ...
|
|
| 2 | Х591129200100 | HOSE |
Загрузка ...
|
|
| 3 | Х458648000000 | HOSE CLIP |
Загрузка ...
|
|
| 4 | Х668980522000 | CABLE TAPE |
Загрузка ...
|
|
| 5 | Х591112096320 | HOSE |
Загрузка ...
|
|
| 6 | Х458650700000 | HOSE CLIP |
Загрузка ...
|
|
| 7 | Н524200050042 | PIPE |
Загрузка ...
|
|
| 8 | 230860020090 | COLLAR |
Загрузка ...
|
|
| 9 | Х487526841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 10 | Х520803901000 | SPRING RING |
Загрузка ...
|
|
| 11 | 524200050100 | MARKING PLATE |
Загрузка ...
|
|
| 12 | 524200050080 | REDUCING PIECE |
Загрузка ...
|
|
| 12 | Х591106000940 | HOSE |
Загрузка ...
|
|
| 13 | Х458650700000 | HOSE CLIP |
Загрузка ...
|
|
| 13 | Х458651300000 | HOSE CLIP |
Загрузка ...
|
|
| 14 | Х495219900000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 15 | Х454305108000 | DISC |
Загрузка ...
|
|
| 16 | Н199204050010 | EXPANSION TANK |
Загрузка ...
|
|
| 17 | G199204050020 | RADIATOR CAP |
Загрузка ...
|
|
| 18 | Х591201800950 | HOSE |
Загрузка ...
|
|
| 19 | 524200050060 | SUPPORT |
Загрузка ...
|
|
| 20 | 186505020821 | SEAL |
Загрузка ...
|
|
| 21 | Х487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 21 | Х487520941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 22 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 22 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 23 | Х520803901000 | SPRING RING |
Загрузка ...
|
|
| 23 | Х520803001000 | SPRING RING |
Загрузка ...
|
|
| 25 | Н524200050110 | BREATHER LINE |
Загрузка ...
|
|
| 26 | Х458650500000 | HOSE CLIP |
Загрузка ...
|
|
| 28 | Н524200050100 | BREATHER LINE |
Загрузка ...
|
|
| 29 | Х665090001000 | CABLE TAPE |
Загрузка ...
|
|
| 30 | Х668981022000 | CABLE TAPE |
Загрузка ...
|
|
| 32 | Н524200050081 | BREATHER LINE |
Загрузка ...
|
|
| 33 | F284200181050 | BANJO BOLT |
Загрузка ...
|
|
| 34 | Х540004078000 | SEALING RING |
Загрузка ...
|
|
| 35 | Н281880010020 | RETURN LINE |
Загрузка ...
|
|
| 36 | Х494515400000 | HOLLOW SCREW |
Загрузка ...
|
|
| 38 | Х450006308000 | DISC |
Загрузка ...
|
|
| 39 | Х487527441000 | HEXAGON SCREW |
Загрузка ...
|
|
| 40 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 41 | 345100090470 | DISC |
Загрузка ...
|
|
| 42 | Х487520741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 43 | Х520803001000 | SPRING RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
