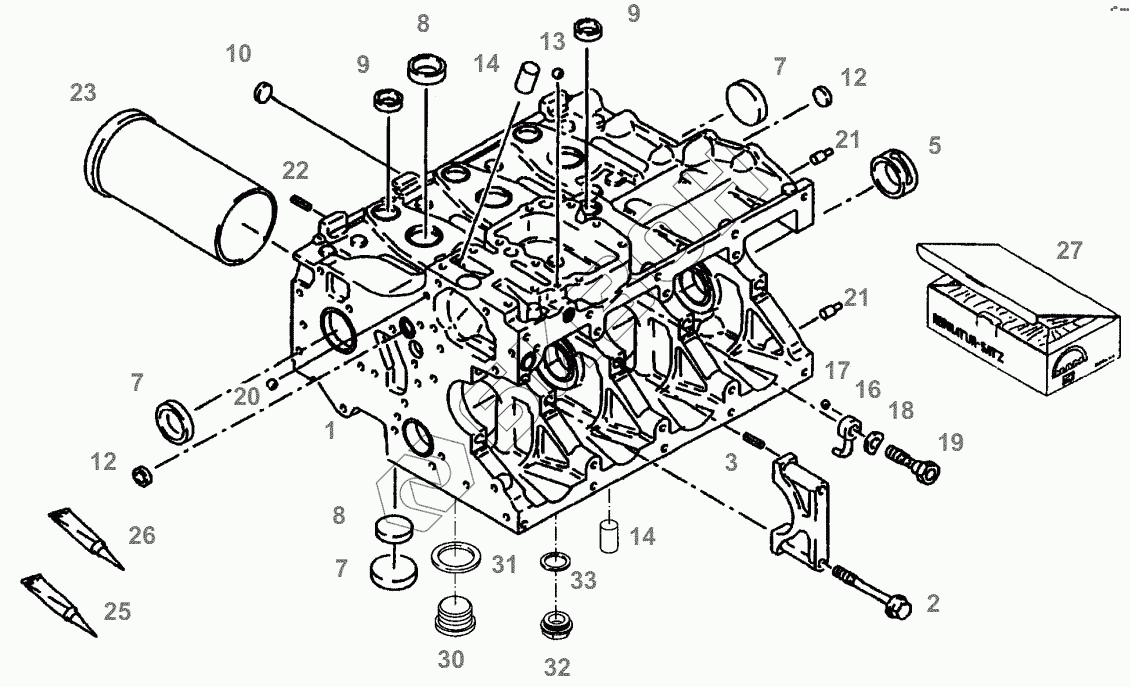

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. CRANKCASE
1
2
3
5
5
7
7
7
7
8
8
8
9
9
9
10
12
12
13
14
14
16
18
19
20
21
21
22
23
23
25
26
27
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Z524200010010 | Z524200010010 | BASE ENGINE |
Загрузка ...
|
|
| 1 | F524200210011 | CRANKCASE |
Загрузка ...
|
|
| 2 | F824200210590 | COLLAR SCREW |
Загрузка ...
|
|
| 3 | F824200210060 | CYLINDRICAL PIN |
Загрузка ...
|
|
| 5 | F824200210040 | BEARING SHELL |
Загрузка ...
|
|
| 5 | F824200210050 | BEARING SHELL |
Загрузка ...
|
|
| 7 | F926202210080 | CLOSING COVER |
Загрузка ...
|
|
| 7 | F824200210640 | CLOSING COVER |
Загрузка ...
|
|
| 8 | F824200210650 | CLOSING COVER |
Загрузка ...
|
|
| 8 | F824200210660 | CLOSING COVER |
Загрузка ...
|
|
| 9 | F824200210670 | CLOSING COVER |
Загрузка ...
|
|
| 9 | F824200210680 | CLOSING COVER |
Загрузка ...
|
|
| 10 | F824200210690 | CLOSING COVER |
Загрузка ...
|
|
| 12 | F926200210180 | CLOSING COVER |
Загрузка ...
|
|
| 13 | F824200210720 | BALL |
Загрузка ...
|
|
| 14 | F824200210730 | PLUG |
Загрузка ...
|
|
| 16 | F824200210070 | OIL SPLASH NOZZLE |
Загрузка ...
|
|
| 18 | Х521405047000 | SPRING WASHER |
Загрузка ...
|
|
| 19 | F524200210410 | HOLLOW SCREW |
Загрузка ...
|
|
| 20 | F824200210720 | BALL |
Загрузка ...
|
|
| 21 | F824200210750 | CENTERING PIN |
Загрузка ...
|
|
| 22 | F824200210060 | CYLINDRICAL PIN |
Загрузка ...
|
|
| 23 | F926200210040 | CYLINDER LINER |
Загрузка ...
|
|
| 23 | F926202210420 | CYLINDER LINER |
Загрузка ...
|
|
| 25 | Х903050091000 | LOCTITE |
Загрузка ...
|
|
| 26 | Х903050074000 | LOCTITE |
Загрузка ...
|
|
| 27 | F524200210180 | SET OF GASKETS |
Загрузка ...
|
|
| 30 | Х483804000000 | LOCK SCREW |
Загрузка ...
|
|
| 31 | Х540009478000 | SEALING RING |
Загрузка ...
|
|
| 32 | Х494203800000 | LOCK SCREW |
Загрузка ...
|
|
| 33 | Х540004078000 | SEALING RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
