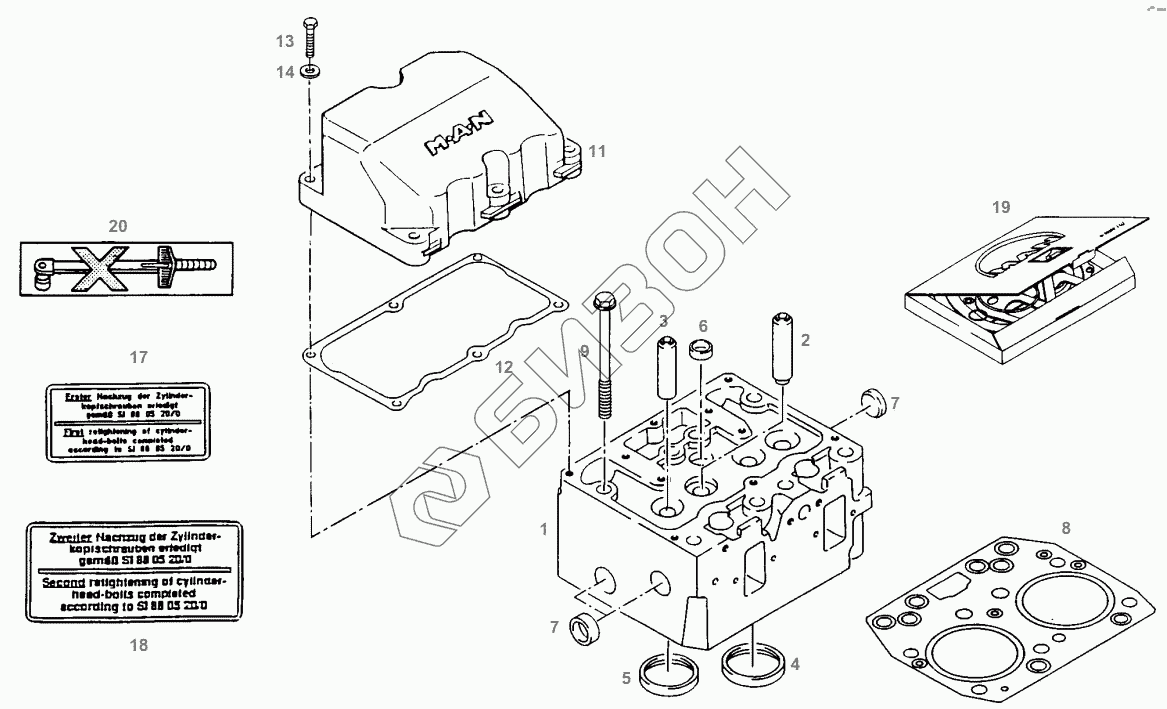

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. CYLINDER HEAD
1
2
2
3
3
4
4
5
5
6
7
7
8
9
11
12
13
14
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F824200210390 | CYLINDER HEAD |
Загрузка ...
|
|
| 2 | F524200210120 | VALVE GUIDE BUSHING |
Загрузка ...
|
|
| 2 | F524200210130 | VALVE GUIDE BUSHING |
Загрузка ...
|
|
| 3 | F524200210140 | VALVE GUIDE BUSHING |
Загрузка ...
|
|
| 3 | F524200210150 | VALVE GUIDE BUSHING |
Загрузка ...
|
|
| 4 | F824200210940 | VALVE SEAT RING |
Загрузка ...
|
|
| 4 | F824200210950 | VALVE SEAT RING |
Загрузка ...
|
|
| 5 | F824200210960 | VALVE SEAT RING |
Загрузка ...
|
|
| 5 | F824200210970 | VALVE SEAT RING |
Загрузка ...
|
|
| 6 | F824200210980 | CLOSING COVER |
Загрузка ...
|
|
| 7 | F824200210990 | CLOSING COVER |
Загрузка ...
|
|
| 8 | F524200210160 | HEAD GASKET |
Загрузка ...
|
|
| 9 | F926202210400 | HEXAGON COLLAR SCREW |
Загрузка ...
|
|
| 11 | F824200210450 | CYLINDER HEAD COVER |
Загрузка ...
|
|
| 12 | F926202210010 | GASKET |
Загрузка ...
|
|
| 13 | Х486521300000 | HEXAGON SCREW |
Загрузка ...
|
|
| 14 | Х450005108000 | DISC |
Загрузка ...
|
|
| 17 | F824200210540 | MARKING PLATE |
Загрузка ...
|
|
| 17 | F824200210550 | MARKING PLATE |
Загрузка ...
|
|
| 18 | F824200211080 | MARKING PLATE |
Загрузка ...
|
|
| 18 | F824200211090 | MARKING PLATE |
Загрузка ...
|
|
| 19 | F824200211010 | SET OF GASKETS |
Загрузка ...
|
|
| 20 | 411201010010 | MARKING PLATE |
Загрузка ...
|
