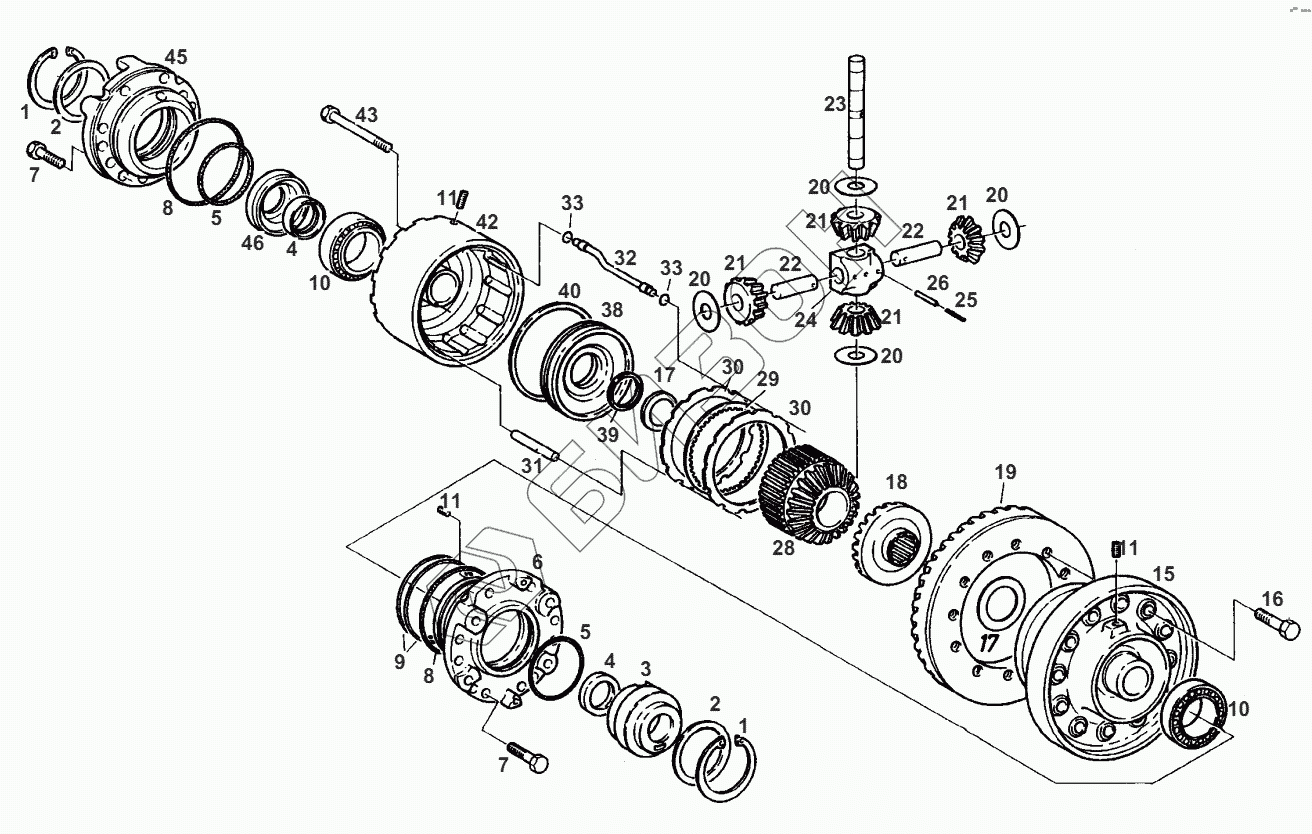

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. DIFFERENTIAL
1
1
2
2
2
2
2
2
3
4
4
5
5
6
7
7
8
8
9
10
10
11
11
11
15
16
17
18
18
20
20
20
20
21
21
21
21
21
22
22
23
24
25
26
28
28
29
30
30
31
32
33
33
38
39
40
42
43
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Х530108146000 | CIRCLIP |
Загрузка ...
|
|
| 2 | Х534672600000 | SHIM |
Загрузка ...
|
|
| 2 | Х534672900000 | SHIM |
Загрузка ...
|
|
| 2 | Х534672800000 | SHIM |
Загрузка ...
|
|
| 2 | Х534673100000 | SHIM |
Загрузка ...
|
|
| 2 | Х534672700000 | SHIM |
Загрузка ...
|
|
| 3 | 199110010061 | SEALING COVER |
Загрузка ...
|
|
| 4 | Х550081705000 | ROTARY SHAFT SEAL |
Загрузка ...
|
|
| 5 | Х548974066000 | O-RING |
Загрузка ...
|
|
| 6 | 524100010010 | BEARING COVER |
Загрузка ...
|
|
| 7 | Х487531606000 | HEXAGON SCREW |
Загрузка ...
|
|
| 8 | Х549000200000 | O-RING |
Загрузка ...
|
|
| 9 | Х560714300000 | PLAIN COMPRES.RING |
Загрузка ...
|
|
| 10 | Х619045500009 | BEVEL ROLLER BEARING |
Загрузка ...
|
|
| 11 | Х412818206000 | THREADED PIN |
Загрузка ...
|
|
| 15 | 514100010050 | DIFFERENTIAL CASE |
Загрузка ...
|
|
| 16 | Х487535606000 | HEXAGON SCREW |
Загрузка ...
|
|
| 17 | 514100010130 | DISC |
Загрузка ...
|
|
| 18 | 199110010070 | AXLE BEVEL GEAR |
Загрузка ...
|
|
| 18 | 199110010200 | AXLE BEVEL GEAR |
Загрузка ...
|
|
| 20 | G001990200660 | SHIM SET |
Загрузка ...
|
|
| 21 | 278110011120 | DIFFERENT.BEVEL GEAR |
Загрузка ...
|
|
| 21 | 178109010030 | DIFFERENT.BEVEL GEAR |
Загрузка ...
|
|
| 22 | 199100010020 | AXLE |
Загрузка ...
|
|
| 23 | 210103011040 | AXLE |
Загрузка ...
|
|
| 24 | 178100010040 | SUPPORT |
Загрузка ...
|
|
| 25 | Х500610446000 | SP-PIN |
Загрузка ...
|
|
| 26 | Х500621846000 | SP-PIN |
Загрузка ...
|
|
| 28 | 199110010080 | AXLE BEVEL GEAR |
Загрузка ...
|
|
| 28 | 199110010210 | AXLE BEVEL GEAR |
Загрузка ...
|
|
| 29 | 199110010130 | INTERNAL CLUTCH DISC |
Загрузка ...
|
|
| 30 | 199110010120 | OUTER CLUTCH DISC |
Загрузка ...
|
|
| 31 | 199110010170 | CYLINDRICAL PIN |
Загрузка ...
|
|
| 32 | Н199110010010 | OIL LINE |
Загрузка ...
|
|
| 33 | Х548815066000 | O-RING |
Загрузка ...
|
|
| 38 | 514100010030 | PISTON |
Загрузка ...
|
|
| 39 | 514100010040 | LIP SEAL RING |
Загрузка ...
|
|
| 40 | 199110010140 | LIP SEAL RING |
Загрузка ...
|
|
| 42 | 514100010061 | HOUSING |
Загрузка ...
|
|
| 43 | Х486538106000 | HEXAGON SCREW |
Загрузка ...
|
|
| 45 | 524100010020 | BEARING COVER |
Загрузка ...
|
|
| 46 | 199110010050 | SEALING COVER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
