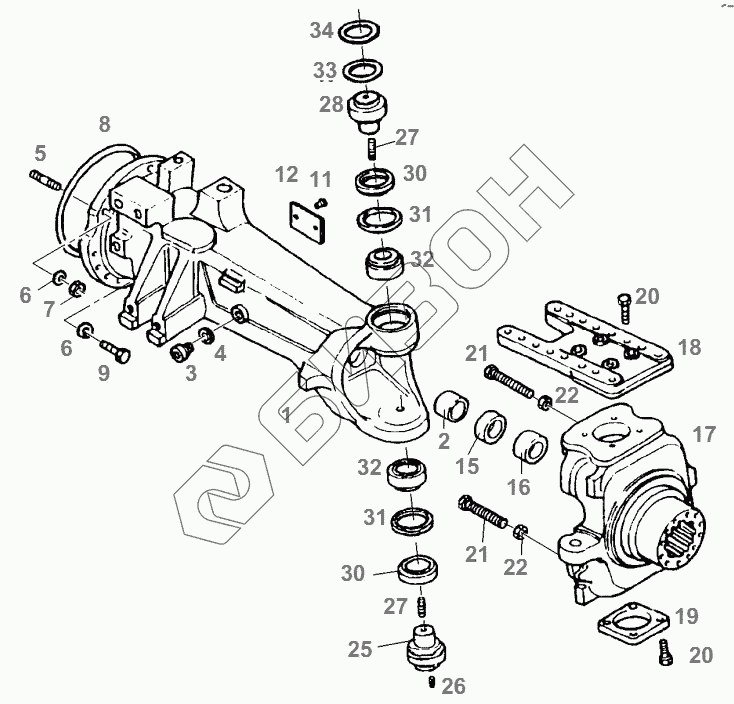

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. DRIVE
1
2
3
4
5
6
6
7
8
9
11
12
15
16
17
17
18
18
20
20
21
21
22
22
25
26
27
27
28
30
30
31
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G524300020020 | AXLE BRIDGE |
Загрузка ...
|
|
| 2 | 385300020610 | BUSH |
Загрузка ...
|
|
| 3 | 385300020140 | OIL LOCKING PLUG |
Загрузка ...
|
|
| 4 | Х540007678000 | SEALING RING |
Загрузка ...
|
|
| 5 | Х489136201000 | THREADED PIN |
Загрузка ...
|
|
| 6 | Х521405047000 | SPRING WASHER |
Загрузка ...
|
|
| 7 | Х428203441000 | HEXAGON NUT |
Загрузка ...
|
|
| 8 | Х549030900000 | O-RING |
Загрузка ...
|
|
| 9 | Х486536006000 | HEXAGON SCREW |
Загрузка ...
|
|
| 11 | Х419432887000 | NOTCHED PIN |
Загрузка ...
|
|
| 12 | А385300021010 | TYPE PLATE |
Загрузка ...
|
|
| 15 | Х550096901000 | ROTARY SHAFT SEAL |
Загрузка ...
|
|
| 16 | 155302020085 | PROTECTION |
Загрузка ...
|
|
| 17 | 524300020570 | HUB CARRIER |
Загрузка ...
|
|
| 17 | 524300020170 | HUB CARRIER |
Загрузка ...
|
|
| 18 | 524300020040 | MUDGUARD PLATE |
Загрузка ...
|
|
| 18 | 524300020540 | MUDGUARD PLATE |
Загрузка ...
|
|
| 20 | Х487535806000 | HEXAGON SCREW |
Загрузка ...
|
|
| 21 | F718301020310 | SCREW |
Загрузка ...
|
|
| 22 | Х428804004000 | HEXAGON NUT |
Загрузка ...
|
|
| 25 | F411301021210 | KNUCKLE PIN |
Загрузка ...
|
|
| 26 | Х412823006000 | THREADED PIN |
Загрузка ...
|
|
| 27 | Х412821800000 | THREADED PIN |
Загрузка ...
|
|
| 28 | 524300020030 | KNUCKLE PIN |
Загрузка ...
|
|
| 30 | 524300020480 | KNUCK. PIN SEAL RING |
Загрузка ...
|
|
| 31 | 524300020470 | RING |
Загрузка ...
|
|
| 32 | Х619066600000 | BEVEL ROLLER BEARING |
Загрузка ...
|
|
| 33 | 524300020450 | SPACER DISK |
Загрузка ...
|
|
| 34 | 524300020460 | SPACER DISK |
Загрузка ...
|
