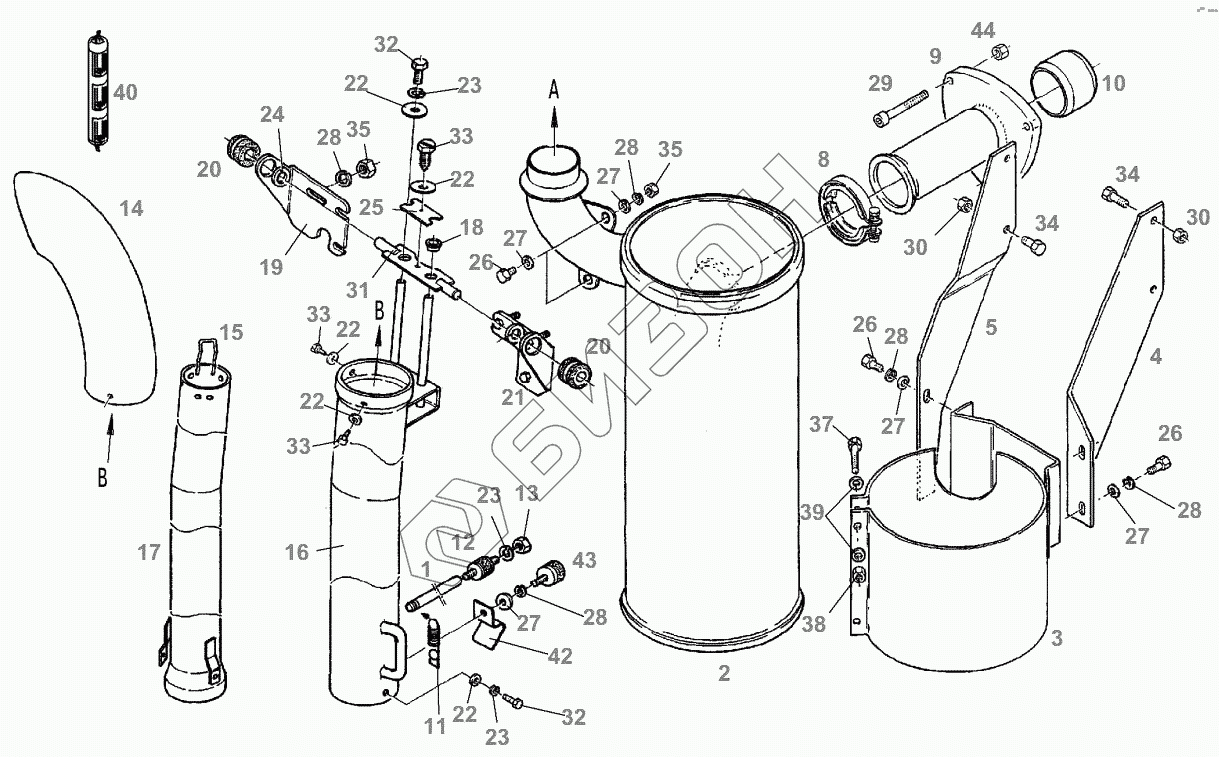

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. EXHAUST UPRIGHT
1
2
3
4
5
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
22
22
22
23
23
23
24
25
26
26
26
27
27
27
27
27
28
28
28
28
28
29
30
30
31
32
32
33
33
33
34
34
35
35
37
38
39
40
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 524200101020 | ROD |
Загрузка ...
|
|
| 2 | Н524200101100 | SILENCER |
Загрузка ...
|
|
| 3 | Н524200100030 | EXHAUST HOLDER |
Загрузка ...
|
|
| 4 | 524200100040 | CARRIER |
Загрузка ...
|
|
| 5 | 524200100050 | SUPPORT |
Загрузка ...
|
|
| 8 | Х458543000000 | CLAMP |
Загрузка ...
|
|
| 9 | Н524200100200 | EXHAUST PIPE |
Загрузка ...
|
|
| 10 | 524200100021 | INTERMEDIATE PIECE |
Загрузка ...
|
|
| 11 | 112600040020 | RETAINING SPRING |
Загрузка ...
|
|
| 12 | F180200050010 | BUFFER |
Загрузка ...
|
|
| 13 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 14 | 524200100060 | BEND |
Загрузка ...
|
|
| 15 | 524200100030 | SPRING CLAMP |
Загрузка ...
|
|
| 16 | Н524200101032 | END PIPE |
Загрузка ...
|
|
| 17 | Н524200101020 | TAILPIPE |
Загрузка ...
|
|
| 18 | 524200101040 | BUSH |
Загрузка ...
|
|
| 19 | 524200101050 | SUPPORT |
Загрузка ...
|
|
| 20 | 816500020220 | GROMMET |
Загрузка ...
|
|
| 21 | Н524200101050 | SUPPORT |
Загрузка ...
|
|
| 22 | Х454305108000 | DISC |
Загрузка ...
|
|
| 23 | Х520803001000 | SPRING RING |
Загрузка ...
|
|
| 24 | Х450009608000 | DISC |
Загрузка ...
|
|
| 25 | 524200101030 | SHEET METAL |
Загрузка ...
|
|
| 26 | Х487527641000 | HEXAGON SCREW |
Загрузка ...
|
|
| 27 | Х454306308000 | DISC |
Загрузка ...
|
|
| 28 | Х520803901000 | SPRING RING |
Загрузка ...
|
|
| 29 | Х485014105000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 30 | Х428202839000 | HEXAGON NUT |
Загрузка ...
|
|
| 31 | Н524200101040 | AXLE |
Загрузка ...
|
|
| 32 | Х487520441000 | HEXAGON SCREW |
Загрузка ...
|
|
| 33 | Х495319875000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 34 | Х487531341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 35 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 37 | Х487528441000 | HEXAGON SCREW |
Загрузка ...
|
|
| 38 | Х434102440000 | HEXAGON NUT |
Загрузка ...
|
|
| 39 | Х450006308000 | DISC |
Загрузка ...
|
|
| 40 | Х903053634000 | SEALING COMPOUND |
Загрузка ...
|
|
| 42 | 524200101060 | STRAP |
Загрузка ...
|
|
| 43 | F230200060030 | BUFFER |
Загрузка ...
|
|
| 44 | Х428202880000 | HEXAGON NUT |
Загрузка ...
|
