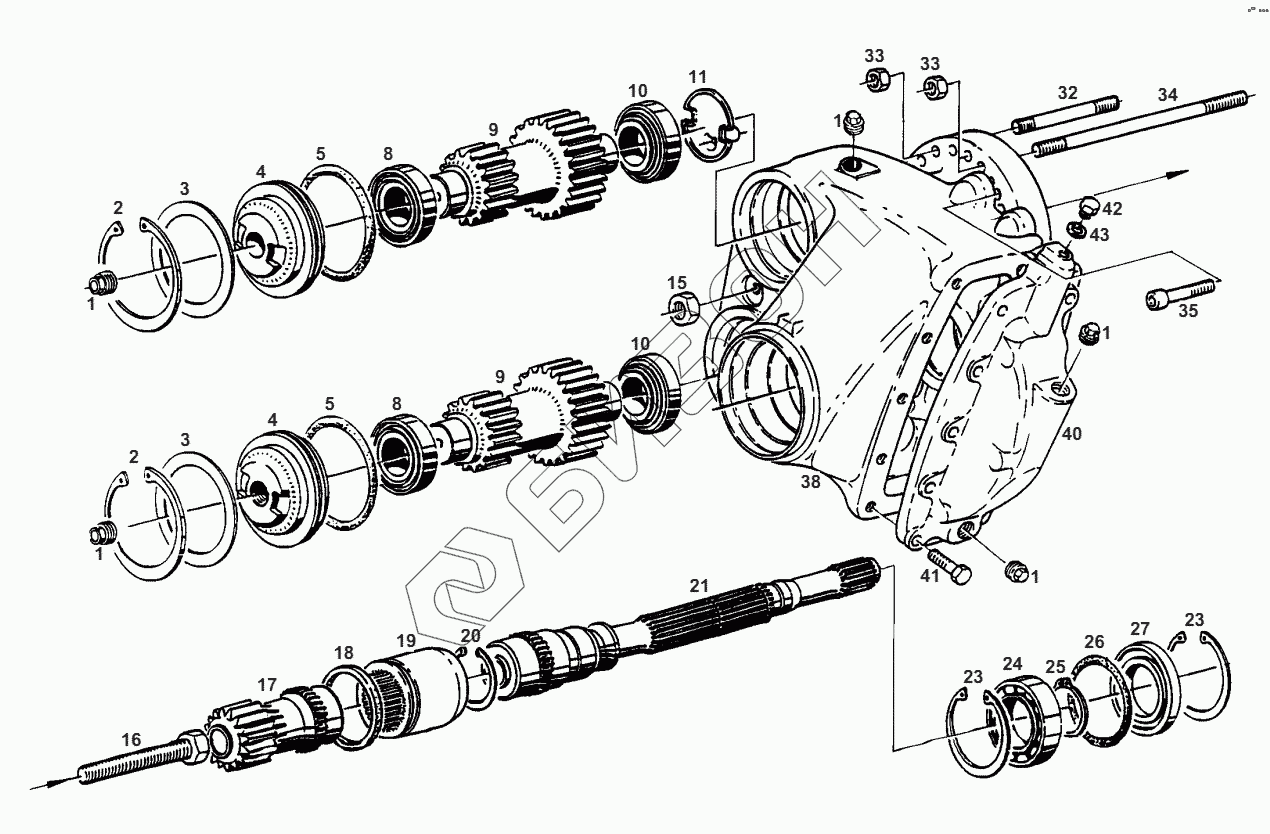

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. FINAL DRIVE
1
1
1
1
1
2
2
3
3
3
3
3
4
4
5
5
8
8
9
9
10
10
11
11
15
16
17
18
19
20
21
23
23
24
25
26
27
32
33
33
34
35
38
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Х484102800000 | LOCK SCREW |
Загрузка ...
|
|
| 2 | Х530325046000 | CIRCLIP |
Загрузка ...
|
|
| 3 | Х534679046000 | SHIM |
Загрузка ...
|
|
| 3 | Х534679146000 | SHIM |
Загрузка ...
|
|
| 3 | Х534679246000 | SHIM |
Загрузка ...
|
|
| 3 | Х534679346000 | SHIM |
Загрузка ...
|
|
| 4 | 199100150260 | SEALING COVER |
Загрузка ...
|
|
| 5 | Х549003466000 | O-RING |
Загрузка ...
|
|
| 8 | Х619054241001 | BEVEL ROLLER BEARING |
Загрузка ...
|
|
| 9 | 199100150240 | DOUBLE SPUR PINION |
Загрузка ...
|
|
| 10 | Х619049041009 | BEVEL ROLLER BEARING |
Загрузка ...
|
|
| 11 | 198100150160 | OIL BAFFLE |
Загрузка ...
|
|
| 11 | 198100150150 | OIL BAFFLE |
Загрузка ...
|
|
| 15 | Х428804404000 | HEXAGON NUT |
Загрузка ...
|
|
| 16 | 199101150030 | SCREW |
Загрузка ...
|
|
| 17 | 514100150160 | SPUR GEAR |
Загрузка ...
|
|
| 18 | 198100150140 | SCRAPER RING |
Загрузка ...
|
|
| 19 | 198100150080 | PROFILE BUSH |
Загрузка ...
|
|
| 20 | Х530107146000 | CIRCLIP |
Загрузка ...
|
|
| 21 | 199110150012 | SIDE SHAFT |
Загрузка ...
|
|
| 23 | Х530108346000 | CIRCLIP |
Загрузка ...
|
|
| 24 | Х605509711000 | GROOVE BALLBEARING |
Загрузка ...
|
|
| 25 | Х530006446000 | CIRCLIP |
Загрузка ...
|
|
| 26 | Х548978315000 | O-RING |
Загрузка ...
|
|
| 27 | Х550128201000 | ROTARY SHAFT SEAL |
Загрузка ...
|
|
| 32 | Х489136806000 | THREADED PIN |
Загрузка ...
|
|
| 33 | Х428203205000 | HEXAGON NUT |
Загрузка ...
|
|
| 34 | Х482931500000 | THREADED PIN |
Загрузка ...
|
|
| 35 | Х485007605000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 38 | 395100150020 | AXLE HOUSING |
Загрузка ...
|
|
| 40 | 199110150050 | AXLE TUBE COVER |
Загрузка ...
|
|
| 41 | Х487531841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 42 | Х494204800000 | LOCK SCREW |
Загрузка ...
|
|
| 43 | Х540005678000 | SEALING RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
