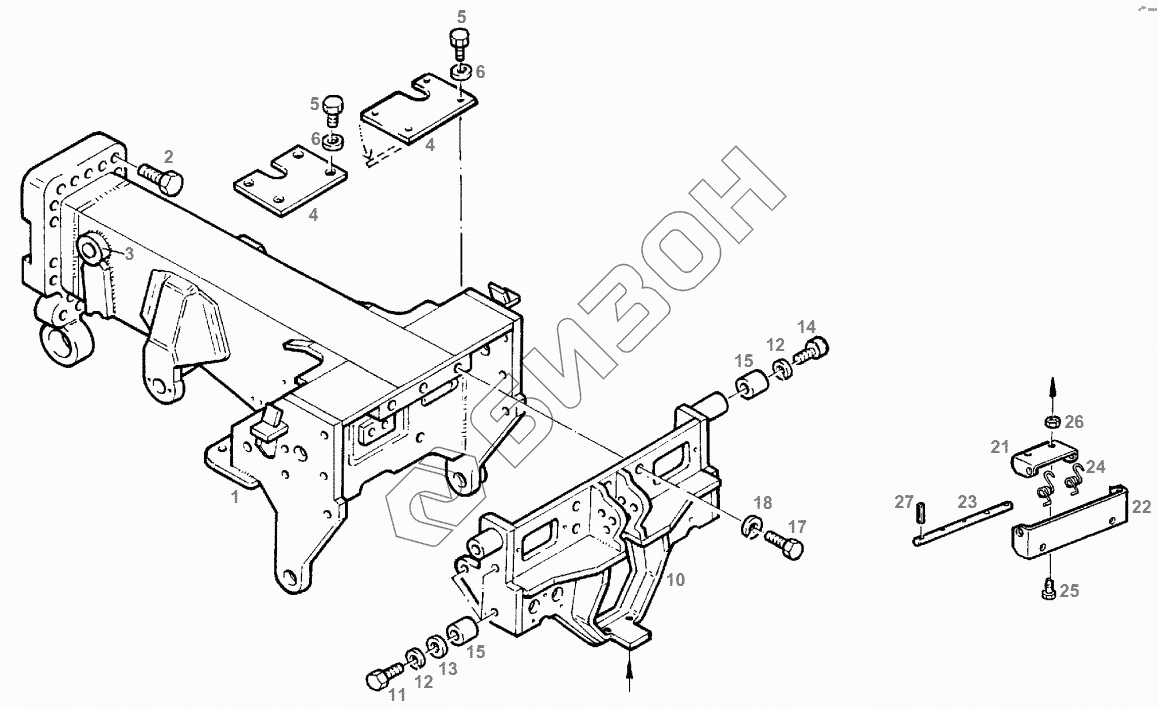

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. FRONT AXLE BRACKET
1
2
3
4
4
5
5
6
6
10
11
12
12
13
14
15
15
17
18
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н524300010013 | AXLE CARRIER |
Загрузка ...
|
|
| 2 | Х487551200000 | HEXAGON SCREW |
Загрузка ...
|
|
| 3 | 524300010541 | BRACKET BUSHING |
Загрузка ...
|
|
| 4 | 524300010050 | PLATE |
Загрузка ...
|
|
| 5 | Х490522300000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | Х454305100000 | DISC |
Загрузка ...
|
|
| 7 | Х520803901000 | SPRING RING |
Загрузка ...
|
|
| 10 | Н524300010020 | BRACKET |
Загрузка ...
|
|
| 11 | Х487535841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 12 | Х520805001000 | SPRING RING |
Загрузка ...
|
|
| 13 | Х454608701000 | DISC |
Загрузка ...
|
|
| 14 | Х485019006000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 15 | 178810170020 | SPACER TUBE |
Загрузка ...
|
|
| 17 | Х487545301000 | HEXAGON SCREW |
Загрузка ...
|
|
| 18 | Х520806601000 | SPRING RING |
Загрузка ...
|
|
| 21 | 345300010240 | STRAP |
Загрузка ...
|
|
| 22 | 345300010250 | STRAP |
Загрузка ...
|
|
| 23 | 345300010260 | ROD |
Загрузка ...
|
|
| 24 | 246200020040 | YOKE SPRING |
Загрузка ...
|
|
| 25 | Х487527841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 26 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 27 | Х500615546000 | SP-PIN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
