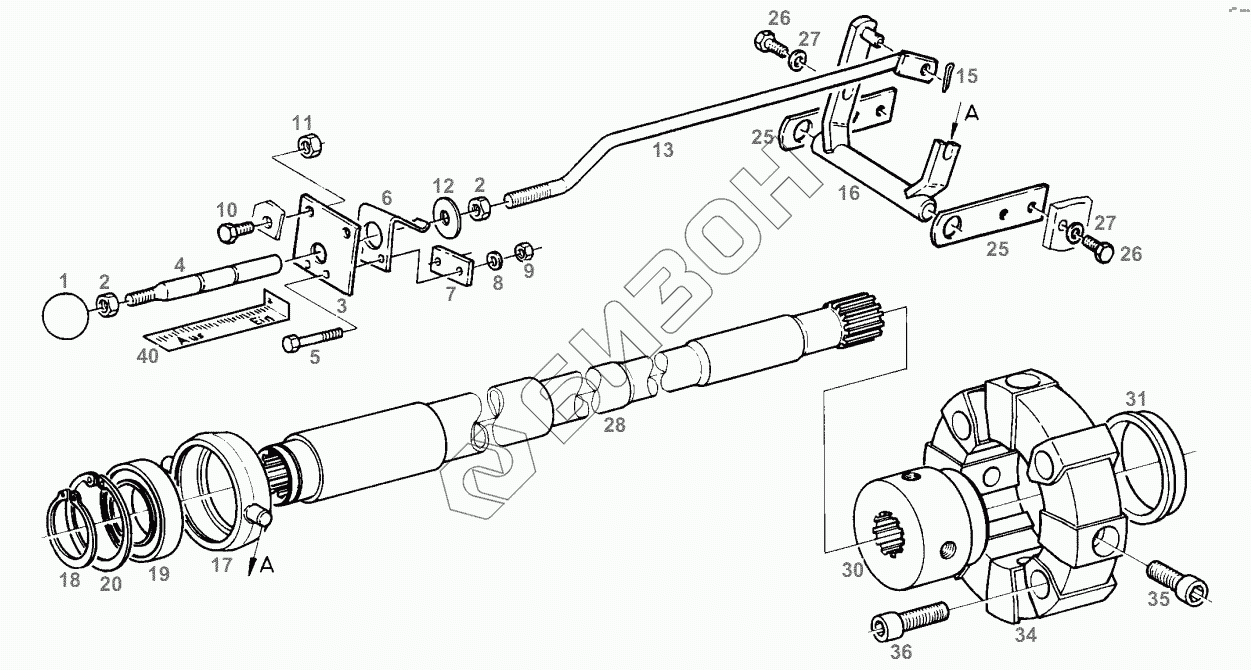

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. FRONT P.T.O. G.SHIFT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
25
25
26
26
27
27
28
30
31
34
35
36
40
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Х421108292000 BALL HEAD
Загрузка ...
2 Х428202839000 HEXAGON NUT
Загрузка ...
3 524100200040 PLATE
Загрузка ...
4 524100200030 SHIFTING ROD
Загрузка ...
5 Х487520741000 HEXAGON SCREW
Загрузка ...
6 149100120030 SPRING
Загрузка ...
7 380104201210 PLATE
Загрузка ...
8 Х521403047000 SPRING WASHER
Загрузка ...
9 Х428202239000 HEXAGON NUT
Загрузка ...
10 Х487527741000 HEXAGON SCREW
Загрузка ...
11 Х428202439000 HEXAGON NUT
Загрузка ...
12 Х454407508000 DISC
Загрузка ...
13 Н524100200020 ROD
Загрузка ...
15 Х531908308000 SPLIT PIN
Загрузка ...
16 Н524100200040 SHIFTING FORK
Загрузка ...
17 238104220090 RELEASE RING
Загрузка ...
18 Х530005446000 CIRCLIP
Загрузка ...
19 Х607305801000 GROOVE BALLBEARING
Загрузка ...
20 Х530107246000 CIRCLIP
Загрузка ...
25 524100200100 BRACKET
Загрузка ...
26 Х487527941000 HEXAGON SCREW
Загрузка ...
27 Х521403947000 SPRING WASHER
Загрузка ...
28 Н524100200012 DRIVE SHAFT
Загрузка ...
30 524100200010 HUB
Загрузка ...
31 524100200020 BUSH
Загрузка ...
34 G524100200020 CLUTCH
Загрузка ...
35 F524100200010 CYLIND. HEAD SCREW
Загрузка ...
36 F524100200020 CYLIND. HEAD SCREW
Загрузка ...
40 275113200030 MARKING PLATE
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
