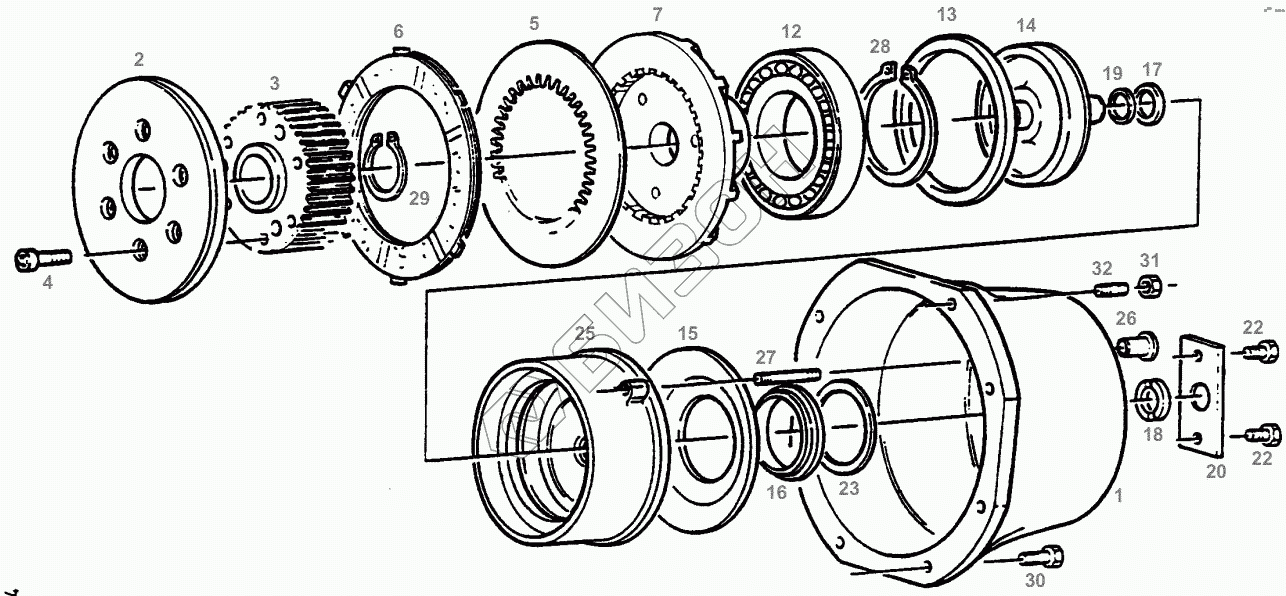

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. FRONT WHEEL DRIVE
1
2
3
4
5
6
7
12
13
14
15
16
17
18
19
20
22
22
23
23
23
23
23
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 524101320060 | BONNET |
Загрузка ...
|
|
| 2 | 199104320010 | PRESSURE DISK |
Загрузка ...
|
|
| 3 | 514100320090 | INT. DISC CARRIER |
Загрузка ...
|
|
| 4 | Х493607605000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 5 | 822100200950 | INTERNAL CLUTCH DISC |
Загрузка ...
|
|
| 6 | 178100220540 | OUTER CLUTCH DISC |
Загрузка ...
|
|
| 7 | 514100320170 | PRESSURE PLATE |
Загрузка ...
|
|
| 12 | Н395100320010 | GROOVE BALLBEARING |
Загрузка ...
|
|
| 13 | Х547533000000 | GASKET |
Загрузка ...
|
|
| 14 | 395100320040 | PISTON |
Загрузка ...
|
|
| 15 | 514100320080 | DISC SPRING |
Загрузка ...
|
|
| 16 | 395100320030 | RING |
Загрузка ...
|
|
| 17 | Х547530200000 | GASKET |
Загрузка ...
|
|
| 18 | 395100320070 | RING HALF |
Загрузка ...
|
|
| 19 | Х560233000000 | GUIDE RING |
Загрузка ...
|
|
| 20 | 395100320080 | SHACKLE |
Загрузка ...
|
|
| 22 | Х487527441000 | HEXAGON SCREW |
Загрузка ...
|
|
| 23 | Х534670001000 | SHIM |
Загрузка ...
|
|
| 23 | Х534670101000 | SHIM |
Загрузка ...
|
|
| 23 | Х534670501000 | SHIM |
Загрузка ...
|
|
| 23 | Х534670301000 | SHIM |
Загрузка ...
|
|
| 23 | Х534538900000 | SUPPORT DISC |
Загрузка ...
|
|
| 25 | 395100320050 | CYLINDER |
Загрузка ...
|
|
| 26 | Х498625095000 | PROTECTIVE PLUG |
Загрузка ...
|
|
| 27 | Х489128500000 | THREADED PIN |
Загрузка ...
|
|
| 28 | Х530006846000 | CIRCLIP |
Загрузка ...
|
|
| 29 | Х530004346000 | CIRCLIP |
Загрузка ...
|
|
| 30 | Х487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 31 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 32 | Х489127705000 | THREADED PIN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
