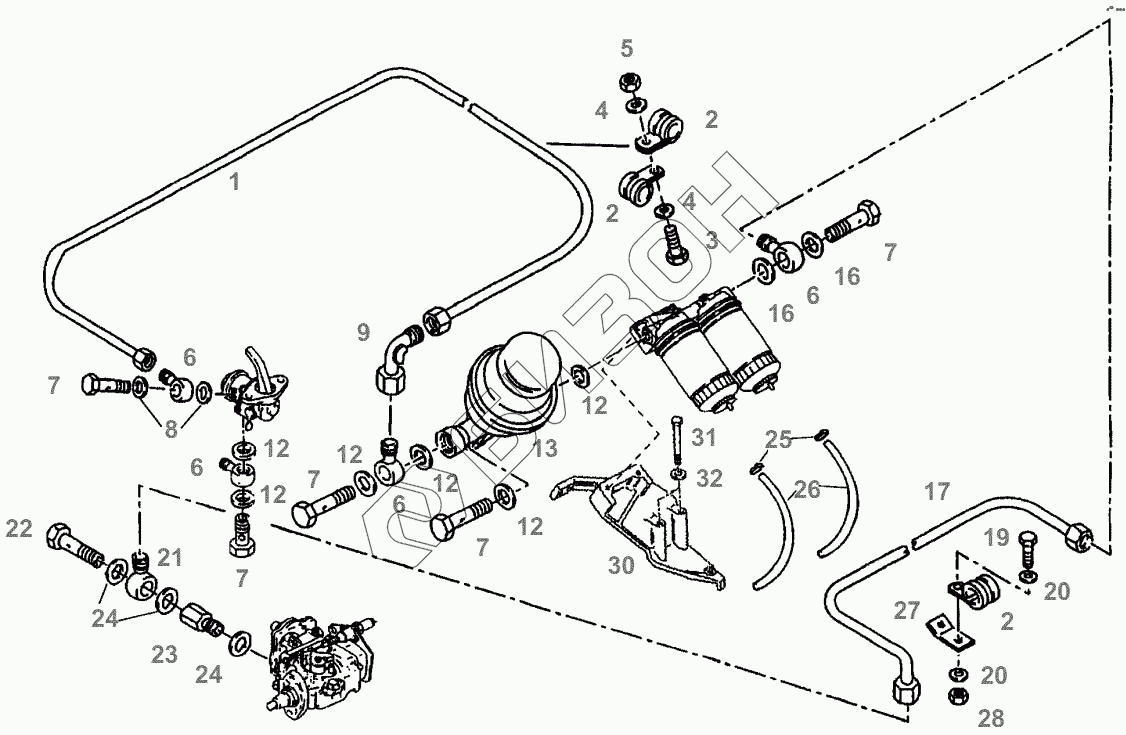

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. FUEL LINES
1
1
2
2
2
3
3
4
4
5
6
6
6
6
7
7
7
7
7
8
9
12
12
12
12
12
12
13
16
16
17
17
19
20
20
21
22
23
24
24
25
26
27
28
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F524200061150 | FUEL LINE |
Загрузка ...
|
|
| 1 | F524200061020 | FUEL LINE |
Загрузка ...
|
|
| 2 | F926880010230 | COLLAR |
Загрузка ...
|
|
| 3 | Х487526841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 3 | Х487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 4 | Х450006308000 | DISC |
Загрузка ...
|
|
| 5 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 6 | F824200050130 | BANJO FITTING |
Загрузка ...
|
|
| 7 | F824200090230 | HOLLOW SCREW |
Загрузка ...
|
|
| 8 | Х540004278000 | SEALING RING |
Загрузка ...
|
|
| 9 | F926880010210 | ANGULAR UNION |
Загрузка ...
|
|
| 12 | Х540004278000 | SEALING RING |
Загрузка ...
|
|
| 13 | F524200061030 | HAND PRIMER |
Загрузка ...
|
|
| 16 | Х540004278000 | SEALING RING |
Загрузка ...
|
|
| 17 | F524200061040 | FUEL LINE |
Загрузка ...
|
|
| 17 | F524200061160 | FUEL LINE |
Загрузка ...
|
|
| 19 | Х487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 20 | Х450006308000 | DISC |
Загрузка ...
|
|
| 21 | F524200061050 | BANJO FITTING |
Загрузка ...
|
|
| 22 | Х494501900000 | HOLLOW SCREW |
Загрузка ...
|
|
| 23 | F524200061060 | SCREW CONNECTOR |
Загрузка ...
|
|
| 24 | Х540003878000 | SEALING RING |
Загрузка ...
|
|
| 25 | Х458650500000 | HOSE CLIP |
Загрузка ...
|
|
| 26 | F524200061010 | HOSE |
Загрузка ...
|
|
| 27 | F524200061130 | SUPPORT |
Загрузка ...
|
|
| 28 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 30 | F524200260010 | SUPPORT |
Загрузка ...
|
|
| 31 | Х486532905000 | HEXAGON SCREW |
Загрузка ...
|
|
| 32 | Х450007508000 | DISC |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
