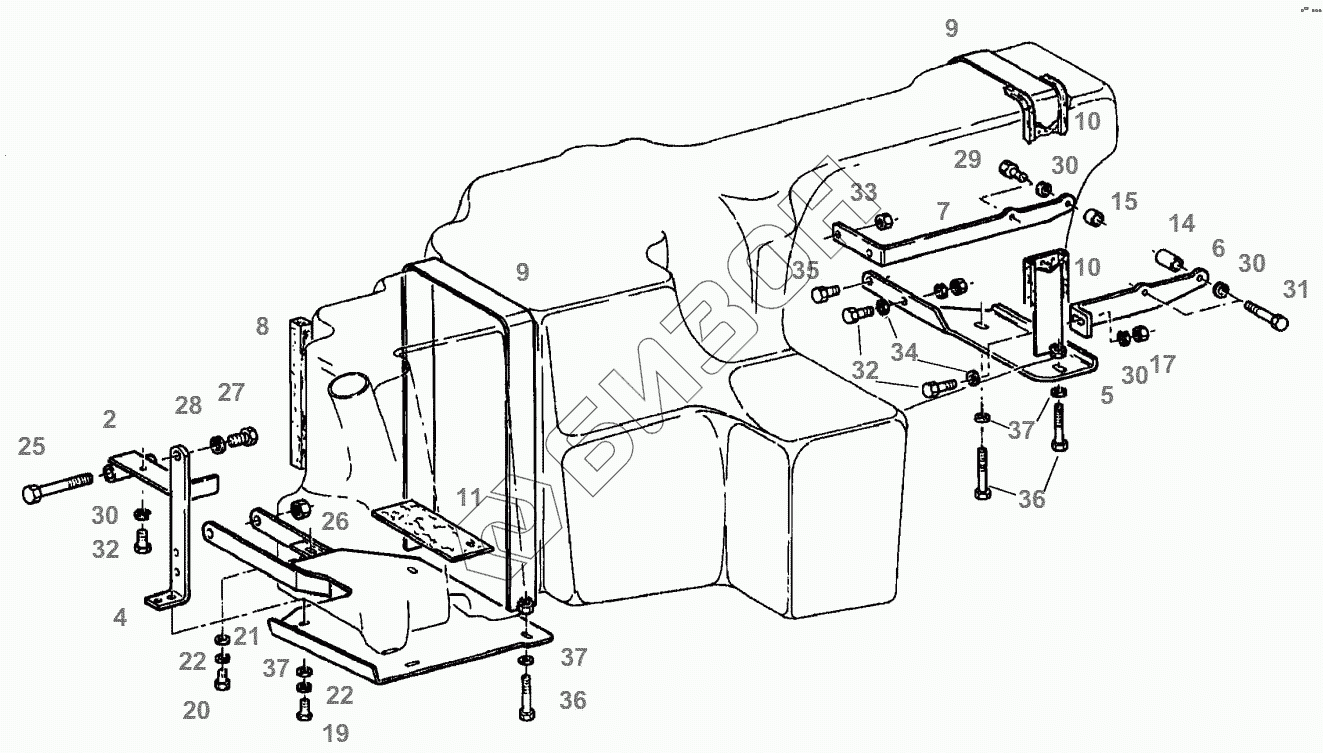

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. FUEL TANK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
4
5
6
7
8
9
9
10
10
11
14
15
17
19
20
21
22
22
25
26
27
28
29
30
30
30
30
31
32
32
33
34
35
36
36
37
37
37
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Н524200061021 FUEL TANK SUPPORT
Загрузка ...
2 Н524200061032 CARRIER
Загрузка ...
4 524200061052 SUPPORT
Загрузка ...
5 524200061021 ANGLE
Загрузка ...
6 524200061011 STRIP
Загрузка ...
7 524200061030 STRIP
Загрузка ...
8 186505020640 TAPE
Загрузка ...
9 Н524200061040 STRAP
Загрузка ...
10 Х304538000950 PROTECTIVE PROFILE
Загрузка ...
11 816200060030 SEALING STRIP
Загрузка ...
14 199891020140 BUSH
Загрузка ...
15 167701030030 BUSH
Загрузка ...
17 Х428203241000 HEXAGON NUT
Загрузка ...
19 Х487531741000 HEXAGON SCREW
Загрузка ...
20 Х487531541000 HEXAGON SCREW
Загрузка ...
21 024901010010 DISC
Загрузка ...
22 Х520804401000 SPRING RING
Загрузка ...
25 Х486546706000 HEXAGON SCREW
Загрузка ...
26 Х434104040000 HEXAGON NUT
Загрузка ...
27 Х487545005000 HEXAGON SCREW
Загрузка ...
28 Х523706600000 SPRING RING
Загрузка ...
29 Х487535741000 HEXAGON SCREW
Загрузка ...
30 Х520805001000 SPRING RING
Загрузка ...
31 Х486538106000 HEXAGON SCREW
Загрузка ...
32 Х487535605000 HEXAGON SCREW
Загрузка ...
33 Х434103240000 HEXAGON NUT
Загрузка ...
34 Х450008708000 DISC
Загрузка ...
35 Х487535441000 HEXAGON SCREW
Загрузка ...
36 Х487532701000 HEXAGON SCREW
Загрузка ...
37 Х454407508000 DISC
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
