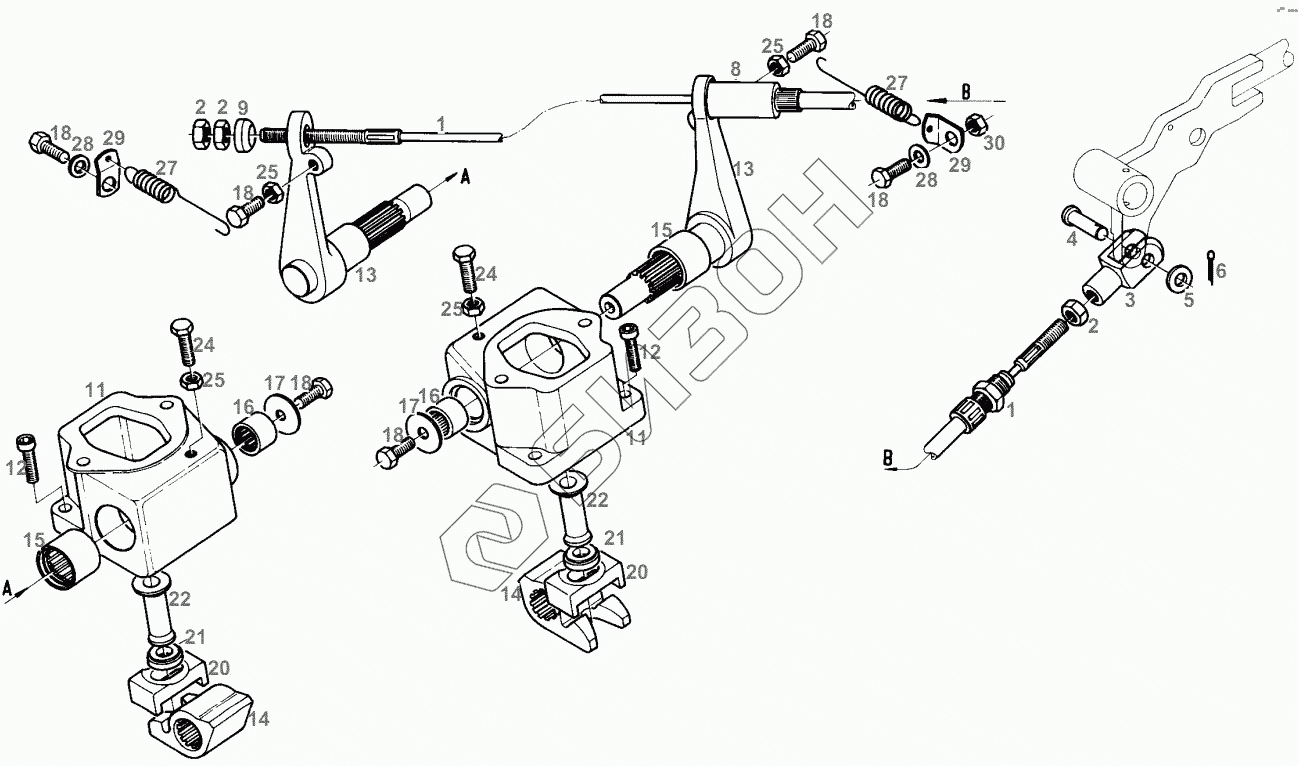

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. HAND BRAKE ACTUATING
1
1
2
2
2
3
4
5
6
8
9
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
18
18
18
20
20
21
21
22
22
24
24
25
25
25
25
27
27
28
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G524100030010 | HAND BRAKE CABLE |
Загрузка ...
|
|
| 2 | Х428202839000 | HEXAGON NUT |
Загрузка ...
|
|
| 3 | Х410124605000 | FORK CONNECTION |
Загрузка ...
|
|
| 4 | 205100070031 | BOLT |
Загрузка ...
|
|
| 5 | Х450007508000 | DISC |
Загрузка ...
|
|
| 6 | Х531908308000 | SPLIT PIN |
Загрузка ...
|
|
| 8 | 524100030010 | BALL BUSH |
Загрузка ...
|
|
| 9 | 345100030090 | DOMED WASHER |
Загрузка ...
|
|
| 11 | 524100070010 | HOUSING |
Загрузка ...
|
|
| 12 | Х485007505000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 13 | Н524100070010 | BRAKE LEVER |
Загрузка ...
|
|
| 14 | 524100070020 | LEVER |
Загрузка ...
|
|
| 15 | Х636249000000 | NEEDLE BUSHING |
Загрузка ...
|
|
| 16 | Х636248100000 | NEEDLE BUSHING |
Загрузка ...
|
|
| 17 | 278860060040 | DISC |
Загрузка ...
|
|
| 18 | Х487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 20 | М524100070030 | PLATE |
Загрузка ...
|
|
| 21 | 524100070040 | DOMED WASHER |
Загрузка ...
|
|
| 22 | 524100070050 | SLEEVE |
Загрузка ...
|
|
| 24 | Х487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 25 | Х428802401000 | HEXAGON NUT |
Загрузка ...
|
|
| 27 | 278116070081 | TENSION SPRING |
Загрузка ...
|
|
| 28 | Х450006308000 | DISC |
Загрузка ...
|
|
| 29 | 139600020090 | SHACKLE |
Загрузка ...
|
|
| 30 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
