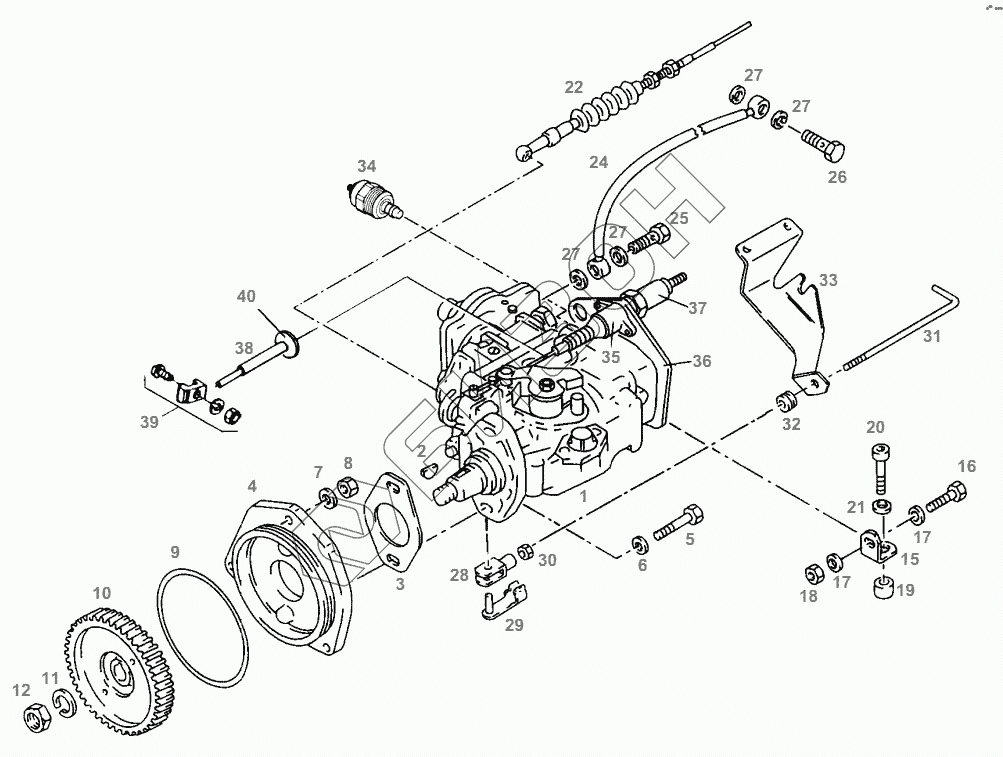

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. INJECTION PUMP
1
2
3
3
4
5
6
7
8
9
10
11
12
15
16
17
17
18
19
20
21
24
25
26
27
27
27
27
28
29
30
31
32
33
34
35
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F524200710050 | INJECTION PUMP |
Загрузка ...
|
|
| 2 | Х455405119000 | WOODRUFF KEY |
Загрузка ...
|
|
| 3 | F818200710040 | O-SEAL |
Загрузка ...
|
|
| 3 | F824200710380 | GASKET |
Загрузка ...
|
|
| 4 | F818200710030 | FASTENING FLANGE |
Загрузка ...
|
|
| 5 | Х487528241000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | F816200090110 | DISC |
Загрузка ...
|
|
| 7 | Х450006308000 | DISC |
Загрузка ...
|
|
| 8 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 9 | Х549015066000 | O-RING |
Загрузка ...
|
|
| 10 | F824200710330 | PUMP WHEEL |
Загрузка ...
|
|
| 11 | Х520806001000 | SPRING RING |
Загрузка ...
|
|
| 12 | Х428203801000 | HEXAGON NUT |
Загрузка ...
|
|
| 15 | F824200710430 | SUPPORT |
Загрузка ...
|
|
| 16 | Х487528106000 | HEXAGON SCREW |
Загрузка ...
|
|
| 17 | F824200710390 | DISC |
Загрузка ...
|
|
| 18 | F824200710901 | LOCKING NUT |
Загрузка ...
|
|
| 19 | F824200710400 | SPACER BUSHING |
Загрузка ...
|
|
| 20 | Х485007606000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 21 | F824200710390 | DISC |
Загрузка ...
|
|
| 24 | F524200710070 | AIR PIPE |
Загрузка ...
|
|
| 25 | Х494515500000 | HOLLOW SCREW |
Загрузка ...
|
|
| 26 | F824200710470 | HOLLOW SCREW |
Загрузка ...
|
|
| 27 | Х540002278000 | SEALING RING |
Загрузка ...
|
|
| 28 | F524200710080 | FORK CONNECTION |
Загрузка ...
|
|
| 29 | F524200710090 | BOLT |
Загрузка ...
|
|
| 30 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 31 | F524200710100 | REGULATOR ROD |
Загрузка ...
|
|
| 32 | F524200090030 | GROMMET |
Загрузка ...
|
|
| 33 | F524200090020 | RETAINING SHEET ME. |
Загрузка ...
|
|
| 34 | F312200710320 | SOLENOID SWITCH |
Загрузка ...
|
|
| 35 | F524200710110 | COLD STARTING AID |
Загрузка ...
|
|
| 37 | F524200710120 | THERMO SWITCH |
Загрузка ...
|
|
| 38 | F524200710230 | DRAWBAR |
Загрузка ...
|
|
| 39 | F524200710150 | CLAMPING PIECE |
Загрузка ...
|
|
| 40 | F524200710240 | SPRING PLATE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
