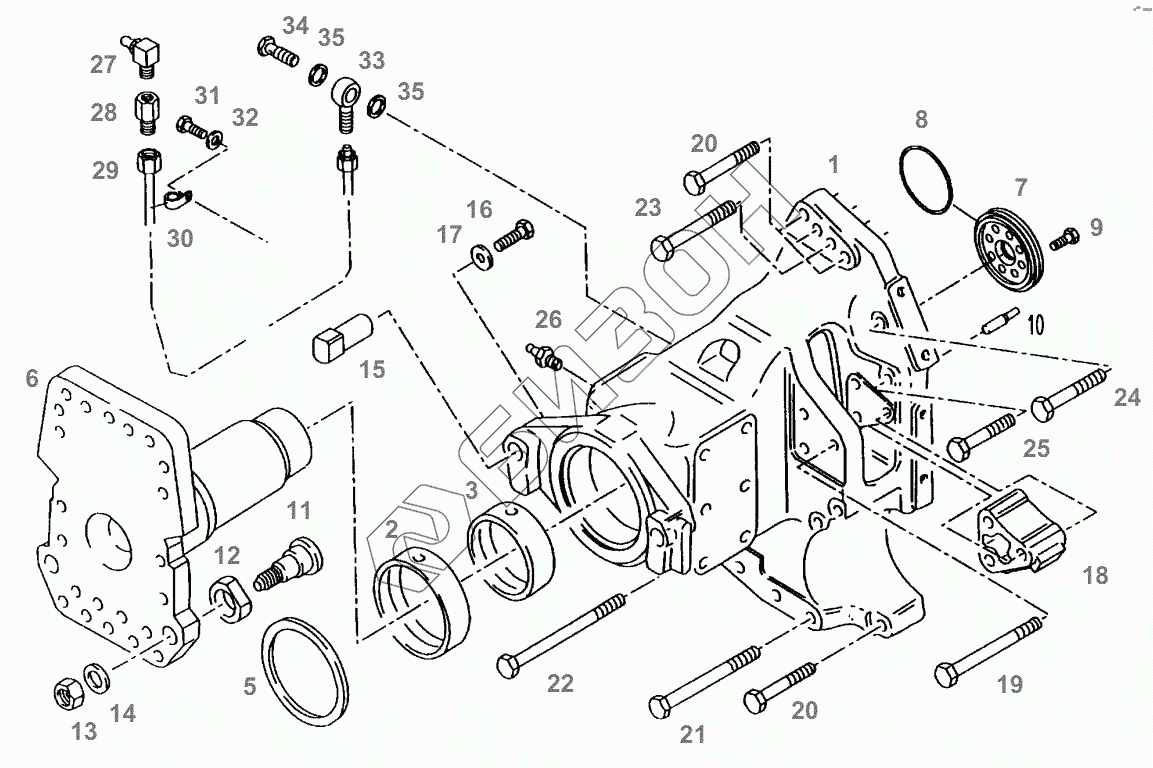

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. JOINT CARRIER
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | U524200810000 | REPAIR KIT |
Загрузка ...
|
|
| 2 | F524200210210 | BRACKET |
Загрузка ...
|
|
| 3 | F524200210220 | BRACKET BUSHING |
Загрузка ...
|
|
| 5 | Х550190600000 | ROTARY SHAFT SEAL |
Загрузка ...
|
|
| 6 | F524200210230 | CARRYING TUBE |
Загрузка ...
|
|
| 7 | F524200210450 | STOP WASHER |
Загрузка ...
|
|
| 8 | F524200210460 | O-SEAL |
Загрузка ...
|
|
| 9 | Х485007507000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 10 | F824200210750 | CENTERING PIN |
Загрузка ...
|
|
| 11 | F524200210250 | ECCENTRIC BOLT |
Загрузка ...
|
|
| 12 | F524200210260 | STOP |
Загрузка ...
|
|
| 13 | Х428206001000 | HEXAGON NUT |
Загрузка ...
|
|
| 14 | Х450012002000 | DISC |
Загрузка ...
|
|
| 15 | F524200210270 | STOP |
Загрузка ...
|
|
| 16 | Х487531941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 17 | F524200210280 | DISC |
Загрузка ...
|
|
| 18 | F524200210290 | INTERMEDIATE FLANGE |
Загрузка ...
|
|
| 19 | Х486547606000 | HEXAGON SCREW |
Загрузка ...
|
|
| 20 | Х486546506000 | HEXAGON SCREW |
Загрузка ...
|
|
| 21 | Х486547301000 | HEXAGON SCREW |
Загрузка ...
|
|
| 22 | Х486547700000 | HEXAGON SCREW |
Загрузка ...
|
|
| 23 | Х486546900000 | HEXAGON SCREW |
Загрузка ...
|
|
| 24 | Х487545406000 | HEXAGON SCREW |
Загрузка ...
|
|
| 25 | Х487546206000 | HEXAGON SCREW |
Загрузка ...
|
|
| 26 | Х662500902000 | LUBRICATOR |
Загрузка ...
|
|
| 27 | Х662503100000 | LUBRICATOR |
Загрузка ...
|
|
| 28 | F524200210480 | ADAPTER NIPPLE |
Загрузка ...
|
|
| 29 | F524200210490 | LUBRICATION PIPE |
Загрузка ...
|
|
| 30 | F822201710050 | COLLAR |
Загрузка ...
|
|
| 31 | Х487520005000 | HEXAGON SCREW |
Загрузка ...
|
|
| 32 | Х450005108000 | DISC |
Загрузка ...
|
|
| 33 | F824200180080 | BANJO FITTING |
Загрузка ...
|
|
| 34 | Х494501700000 | HOLLOW SCREW |
Загрузка ...
|
|
| 35 | Х540003078000 | SEALING RING |
Загрузка ...
|
