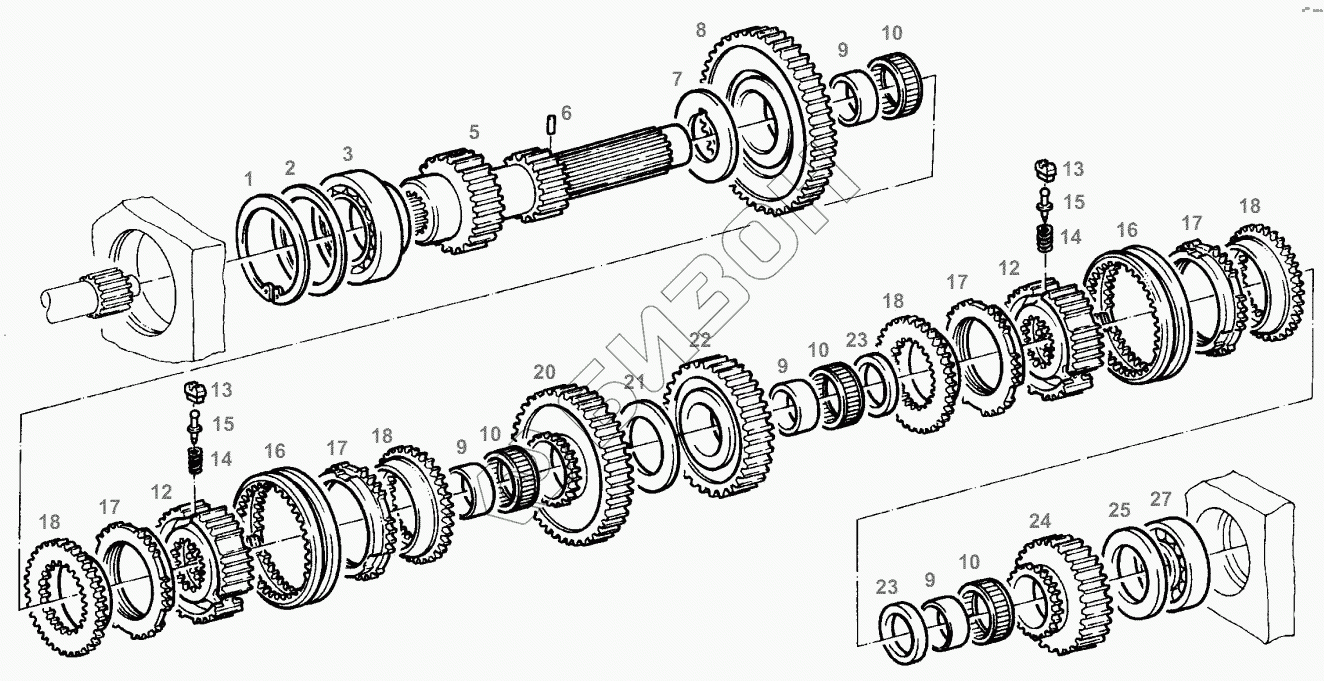

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. LAYSHAFT
1
2
3
5
6
7
8
9
9
9
9
10
10
10
10
12
12
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
20
21
22
23
23
24
25
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Х530109846000 | CIRCLIP |
Загрузка ...
|
|
| 2 | G001990200510 | SHIM SET |
Загрузка ...
|
|
| 3 | Х623187710000 | BEVEL ROLLER BEARING |
Загрузка ...
|
|
| 5 | 514100080022 | LAYSHAFT |
Загрузка ...
|
|
| 6 | Х505527417000 | CYLINDRICAL PIN |
Загрузка ...
|
|
| 7 | 514100080140 | DISC |
Загрузка ...
|
|
| 8 | 514100080081 | SPUR GEAR |
Загрузка ...
|
|
| 9 | 312100222160 | INNER RACE |
Загрузка ...
|
|
| 10 | Н312100222020 | NEEDLE CAGE |
Загрузка ...
|
|
| 12 | 514100080800 | SYNCHRONIZER |
Загрузка ...
|
|
| 13 | 514100080930 | THRUST PIECE |
Загрузка ...
|
|
| 14 | 514100080840 | SYNCHRONIZER SPRING |
Загрузка ...
|
|
| 15 | 514100080950 | PIN |
Загрузка ...
|
|
| 16 | 514100080880 | SLIDING SOCKET |
Загрузка ...
|
|
| 17 | 514100080810 | SYNCHRONIZER RING |
Загрузка ...
|
|
| 18 | 514100080860 | CLUTCH BODY |
Загрузка ...
|
|
| 20 | 514100080071 | SPUR GEAR |
Загрузка ...
|
|
| 21 | 312100222310 | DISC |
Загрузка ...
|
|
| 22 | 514100080060 | SPUR GEAR |
Загрузка ...
|
|
| 23 | 312100222120 | RING |
Загрузка ...
|
|
| 24 | 514100080050 | SPUR GEAR |
Загрузка ...
|
|
| 25 | G001990200100 | SHIM SET |
Загрузка ...
|
|
| 27 | G514100080300 | BEVEL ROLLER BEARING |
Загрузка ...
|
