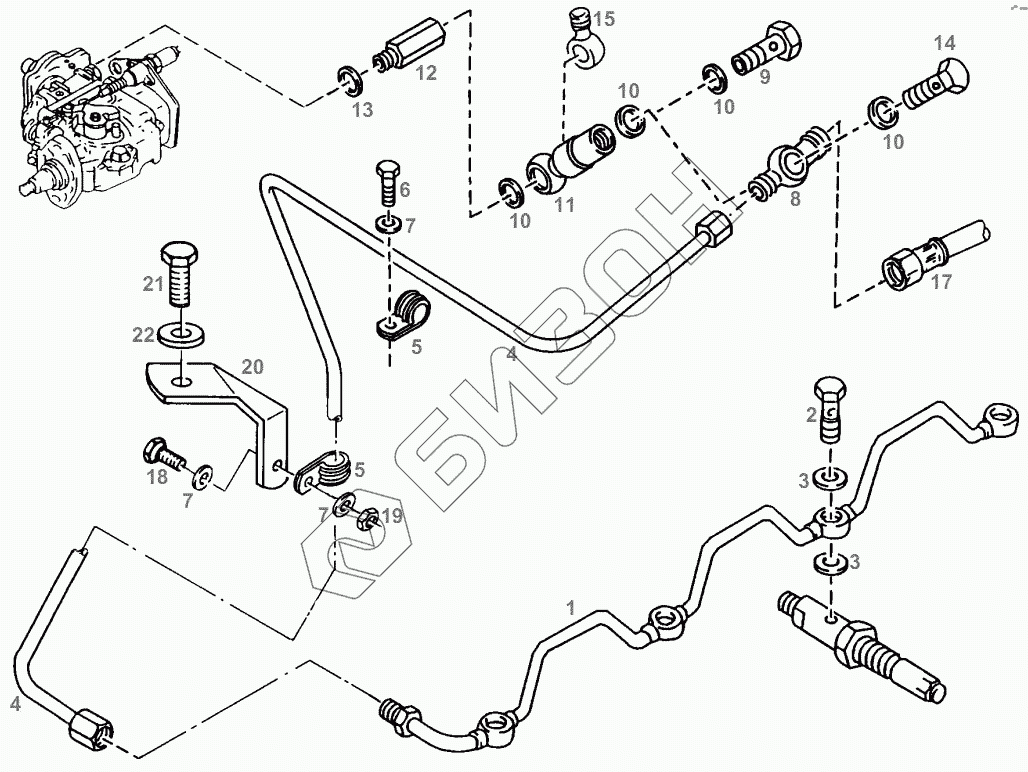

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. LEAK OIL LINE
1
2
3
3
4
4
4
5
5
6
7
7
7
8
9
10
10
10
10
11
12
13
14
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F524200061070 | LEAK OIL LINE |
Загрузка ...
|
|
| 2 | F292200710140 | HOLLOW SCREW |
Загрузка ...
|
|
| 3 | Х540001400000 | SEALING RING |
Загрузка ...
|
|
| 4 | F524200061080 | LEAK OIL LINE |
Загрузка ...
|
|
| 4 | F524200061170 | LEAK OIL LINE |
Загрузка ...
|
|
| 5 | F822201180020 | PIPE COLLAR |
Загрузка ...
|
|
| 6 | Х487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 7 | Х450006308000 | DISC |
Загрузка ...
|
|
| 8 | F524200061100 | FITTING |
Загрузка ...
|
|
| 9 | Х494501900000 | HOLLOW SCREW |
Загрузка ...
|
|
| 10 | Х540003878000 | SEALING RING |
Загрузка ...
|
|
| 11 | F524200061110 | CONNECTOR |
Загрузка ...
|
|
| 12 | F524200061120 | SCREW CONNECTOR |
Загрузка ...
|
|
| 13 | Х540003878000 | SEALING RING |
Загрузка ...
|
|
| 14 | F312200710330 | HOLLOW SCREW |
Загрузка ...
|
|
| 18 | Х487527641000 | HEXAGON SCREW |
Загрузка ...
|
|
| 19 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 20 | F524200061140 | SUPPORT |
Загрузка ...
|
|
| 21 | Х487531541000 | HEXAGON SCREW |
Загрузка ...
|
|
| 22 | Х450007508000 | DISC |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
