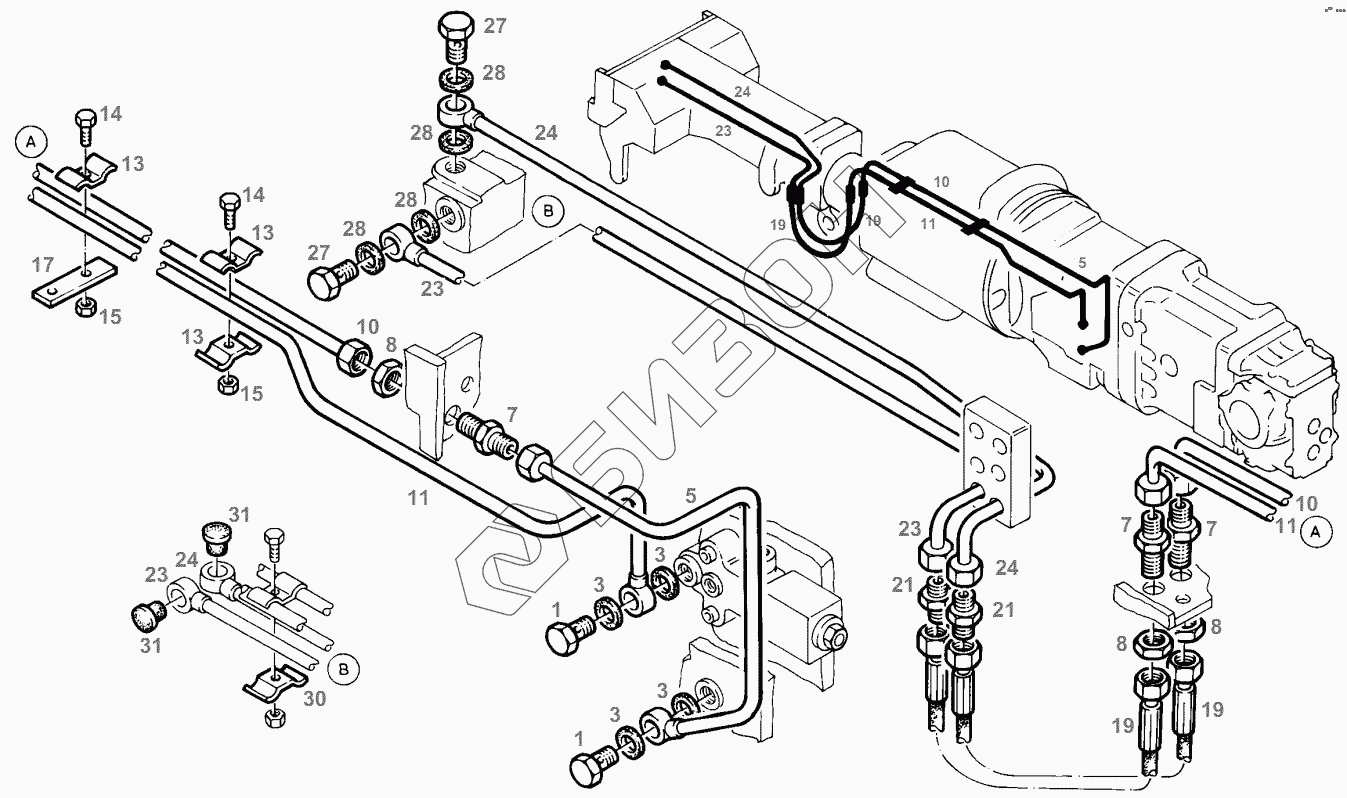

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. LININGS SYST.COMFORT
1
1
1
3
3
3
3
5
5
7
7
7
7
7
8
8
8
10
10
10
11
11
11
13
13
13
14
14
15
15
17
19
19
19
19
21
21
21
23
23
23
23
24
24
24
24
27
27
28
28
28
28
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 205300132010 | HOLLOW SCREW |
Загрузка ...
|
|
| 3 | Х566007974000 | USITRING |
Загрузка ...
|
|
| 5 | Н524100620070 | PIPE |
Загрузка ...
|
|
| 7 | Х592116200000 | FEED THROUGH SOCKET |
Загрузка ...
|
|
| 7 | Х596516239000 | GLAND NUT |
Загрузка ...
|
|
| 7 | Х571322800000 | PLUG |
Загрузка ...
|
|
| 8 | Х428804804000 | HEXAGON NUT |
Загрузка ...
|
|
| 10 | Н524100620090 | PIPE |
Загрузка ...
|
|
| 11 | Н524100620060 | PIPE |
Загрузка ...
|
|
| 13 | 278951130280 | COLLAR |
Загрузка ...
|
|
| 14 | Х487520941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 15 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 17 | 514950010040 | SUPPORT |
Загрузка ...
|
|
| 19 | Х591687000000 | PRESSURE HOSE |
Загрузка ...
|
|
| 21 | Х592616200000 | UNION |
Загрузка ...
|
|
| 21 | Х499803500000 | SCREW PLUG |
Загрузка ...
|
|
| 23 | Н524100620100 | PIPE |
Загрузка ...
|
|
| 24 | Н524100620110 | PIPE |
Загрузка ...
|
|
| 27 | 205300132010 | HOLLOW SCREW |
Загрузка ...
|
|
| 28 | Х566007974000 | USITRING |
Загрузка ...
|
|
| 30 | 278951130280 | COLLAR |
Загрузка ...
|
|
| 31 | Х498625095000 | PROTECTIVE PLUG |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
